Trijų fazių stebėjimo relė su PTC valdymo fazės suveikimu / asimetrija / seka

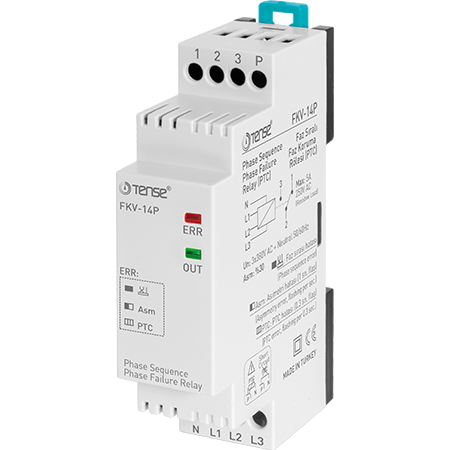

Trifazė fazių valdymo relė su apsauga nuo suveikimo ir apvijų temperatūros kontrole, TENSE - FKV-14P

Produkto aprašymas

Trifazė fazės valdymo relė FKV-14P skirta trifaziams elektros varikliams ir įrenginiams apsaugoti nuo kritinių gedimų elektros energijos tiekimo tinkle. Ji užtikrina visapusišką fazės buvimo, fazės gedimo, fazės užstrigimo, asimetrijos (fiksuota 40 %), fazių nesekmės ir per didelės variklio apvijos temperatūros kontrolę. Įrengtas su nuliniu laidininku ir skirtas montuoti ant DIN bėgio.

Pagrindinės funkcijos

• Tikrina visų trijų fazių buvimą

• Apsauga nuo fazių gedimo

• Fazių užstrigimo (išlinkimo) aptikimas

• Fiksuotos įtampos asimetrijos kontrolė 40 %

• Apsauga nuo neteisingos fazių sekos

• Variklio apvijos temperatūros kontrolė

• Optinis būsenos indikatorius (LED OUT)

• Automatinis veikimo atkūrimas, kai parametrai grįžta į leistiną diapazoną

Veikimo principas

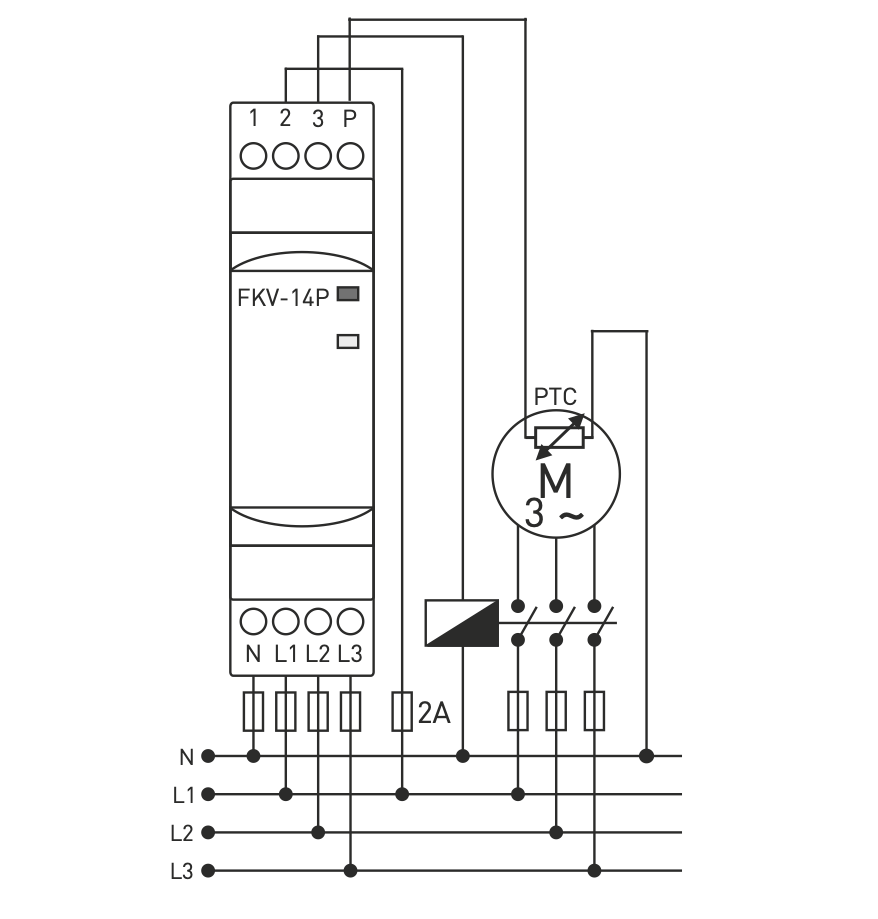

• Įprastas veikimas: jei yra visos trys tinklo įtampos, fazių seka yra teisinga ir apvijos temperatūra neviršija leistinų ribų, relė įsijungia (15-18 kontaktai yra uždaryti) ir užsidega OUT šviesos diodas.

• Įtampos klaida arba asimetrija: jei kurios nors fazės įtampa nukrypsta daugiau kaip 40 %, 15-18 kontaktai atsidaro, o 15-16 kontaktai įsijungia; OUT šviesos diodas nedega.

• Fazių sekos klaida: relė reaguoja atjungdama kontaktus ir išjungdama OUT šviesos diodą.

• Viršyta apvijos temperatūra: relė atjungia išėjimą, kol temperatūra grįš į leistinas ribas.

• Atkuriamas veikimas: Relė automatiškai grįžta į darbinę būseną po to, kai parametrai normalizuojami.

Techninės specifikacijos

• Įrenginio tipas: fazės stebėjimo relė

• Fazių skaičius: 3 + N

• Asimetrija: 40 % (fiksuota)

• Apsauga nuo apvijos temperatūros: Taip

• Išėjimo kontaktai: 15-18 (uždaromi darbo metu), 15-16 (uždaromi gedimo metu)

• Indikacija: LED OUT

• Tvirtinimas: DIN bėgelis

• Gamintojas: TENSE (Turkija)

Privalumai

• Visapusiška variklio ir laidų apsauga

• Stabilus veikimas dėl fiksuotos 40 % asimetrijos

• Lengvas montavimas ant DIN bėgio

• Automatinis funkcijos atkūrimas be operatoriaus įsikišimo

• Patikima apsauga atšiauriomis pramoninėmis sąlygomis

Tipinės taikymo sritys

• Trifaziai elektros varikliai

• Pramoninės siurblių sistemos

• Kompresoriai

• Ventiliatoriai

• Mašinos, jautrios įtampos sekai ir kokybei
