Trijų fazių stebėjimo ir apsaugos relė, skirta viršįtampių, žemų įtampų, sekos ir gedimų kontrolei

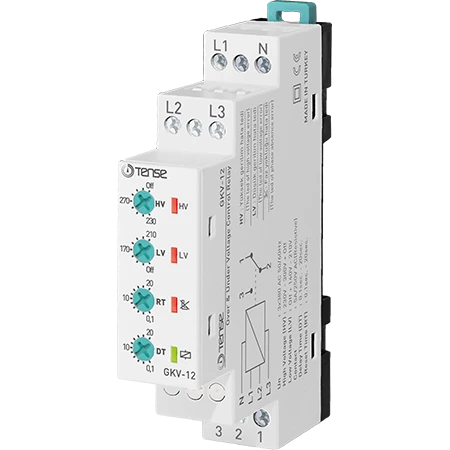

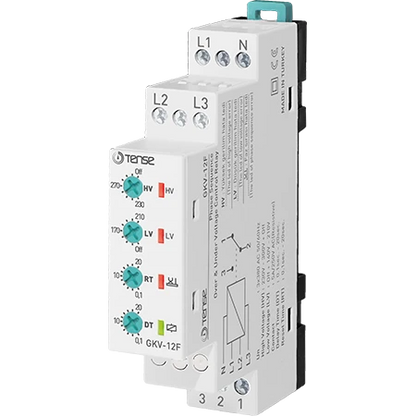

Įtampos stebėjimo relė su uždelsimo laikmačiu grįžimui į darbinę būseną, padidėjusios ir sumažėjusios įtampos stebėjimas, minimalios ir maksimalios įtampos vertės nustatymas, su fazių sekos valdymu GKV-12F, TENSE

Įtampos stebėjimo relės veikimo algoritmas yra toks:

Kai relė prijungiama prie maitinimo įtampos, o įtampos vertės atitinka nustatytas vertes, relė suveikia ir užsidega relės šviesos diodas (). Kai įtampos vertės viršija nustatytas vertes, užsidega atitinkamas gedimo šviesos diodas, laukiama uždelsimo laiko (DT), po to relė išjungiama ir relės šviesos diodas užgęsta. Kai įtampa grįžta į normalias vertes, prietaisas laukia atstatymo laiko (RT), po kurio relė įjungiama ir užsidega relės šviesos diodas.

Reikalingi nustatymai ir klaidų pranešimai

• HV: aukštos įtampos nustatymas, kai įtampa pakyla virš šios vertės, užsidega HV šviesos diodas.

• LV: žemos įtampos nustatymas, kai įtampa nukrenta žemiau šios vertės, užsidega LV šviesos diodas.

• DT: uždelsimo laikas, laukimo laikas prieš įvedant klaidą.

• RT: atstatymo laikas, laikas, kurį reikia laukti, kol relė sureaguos, kai įtampa grįš į normalią padėtį.

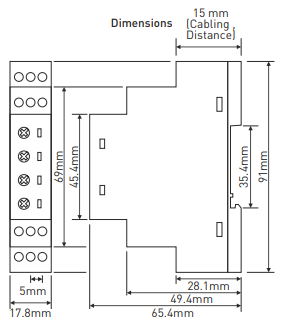

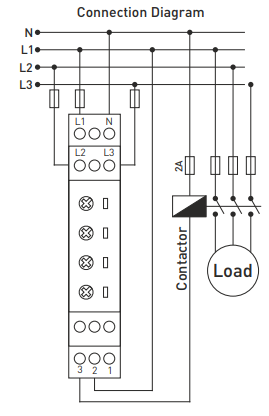

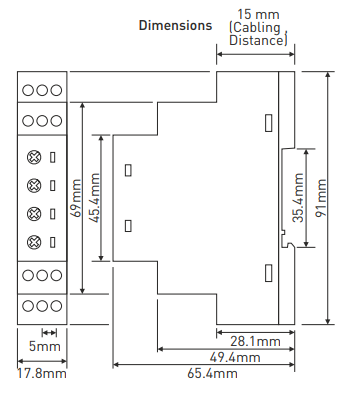

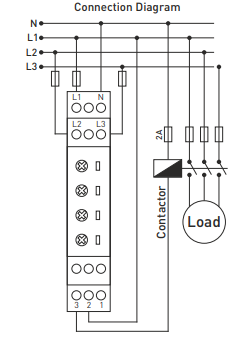

Relė įjungta: kontaktai 2 ir 3 uždaryti, 1 ir 2 atidaryti.
Relė išjungta: kontaktai 2 ir 1 uždaryti, 3 ir 2 atidaryti.

Techninės specifikacijos

• Darbinė įtampa: 3×380 VAC, 50/60 Hz

• Nominalioji darbinė įtampa: 220 VAC, 50/60 Hz

• Aukštoji įtampa: 230 V-300 V

• Žemoji įtampa: 140 V-210 V

• Uždelsimo laikas: 0,1 s - 20 s

• Atstatymo laikas: 0,1 s - 20 s

• Darbinė galia: < 6 VA

• Darbinė temperatūra: nuo -20 °C iki +55 °C

• Ekranas: 4 šviesos diodai

• Svoris: 0,210 kg

• Kontaktas: 5 A / 250 V AC (varžinė apkrova)

• Darbinis aukštis: < 2000 m

• Kabelio skersmuo: 1,5 mm²
