Trijų fazių stebėjimo / apsaugos relė stebi fazės / asimetrijos / įtampos gedimą

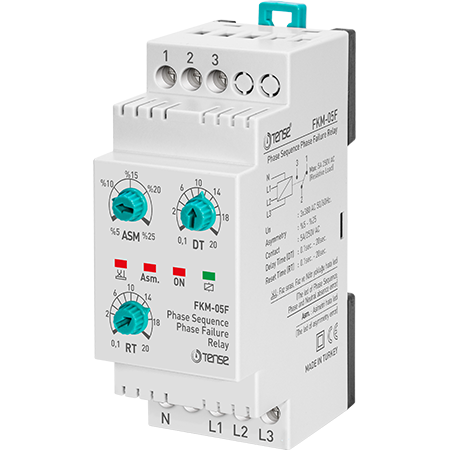

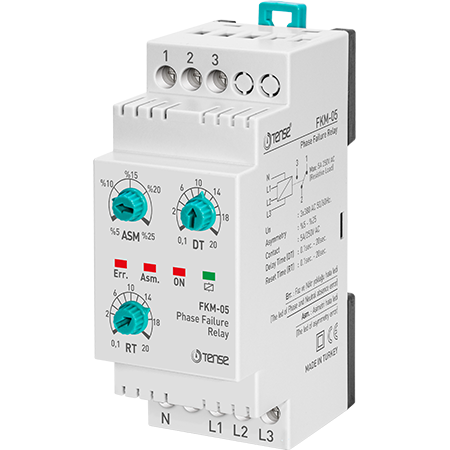

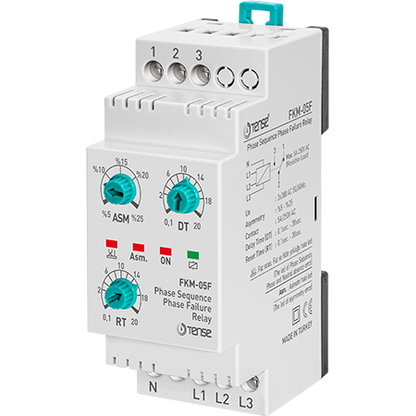

Mikroprocesorinė valdymo ir fazių sekos relė FKM-05/05F, skirta trifazio elektros variklio apsaugai, 5 A, 140-300 V kintamosios srovės, 5-25 % asimetrija, be neutralios srovės - TENSE

Fazių apsaugos relė su asimetrijos reguliavimu skirta trifaziams varikliams, jautriems tinklo įtampos asimetrijos pokyčiams, apsaugoti.
Įrenginio tarpfazinės įtampos diapazonas: 140-300 V.

Veikimo principas ir nustatymas

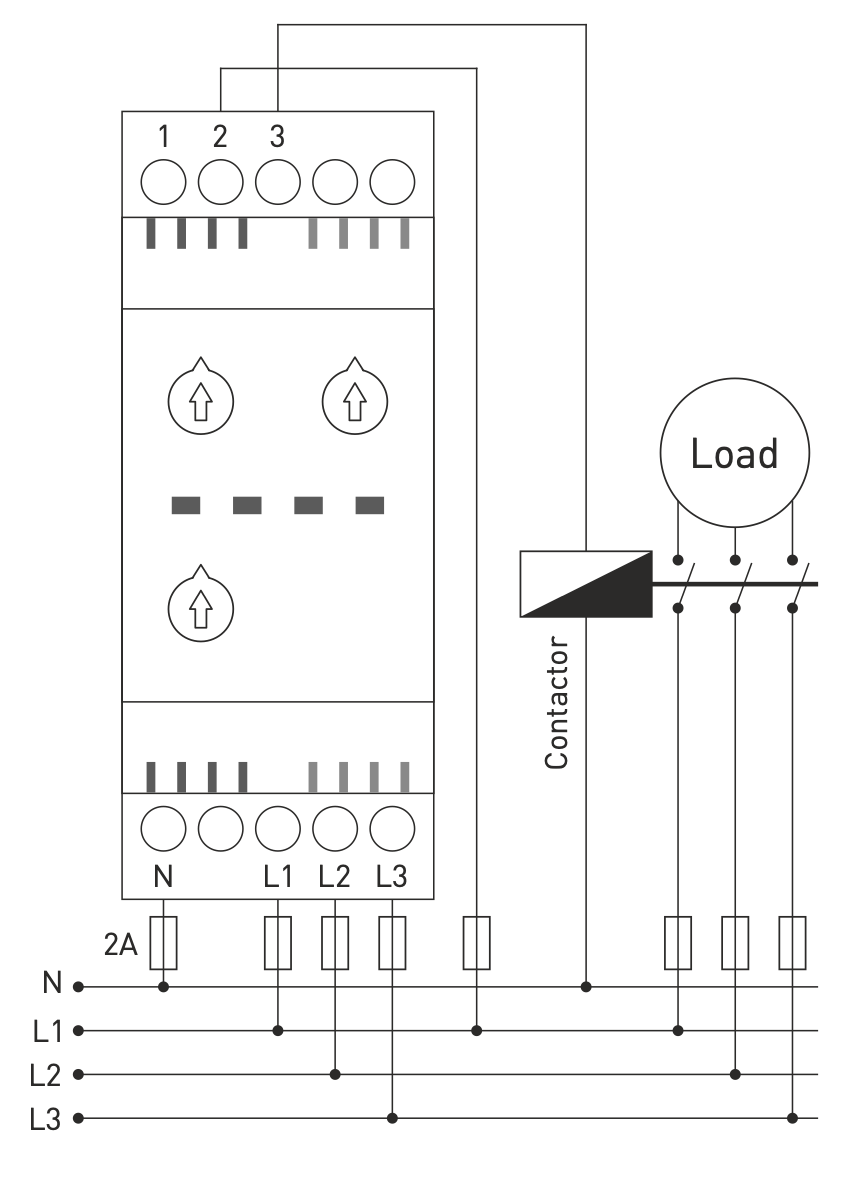

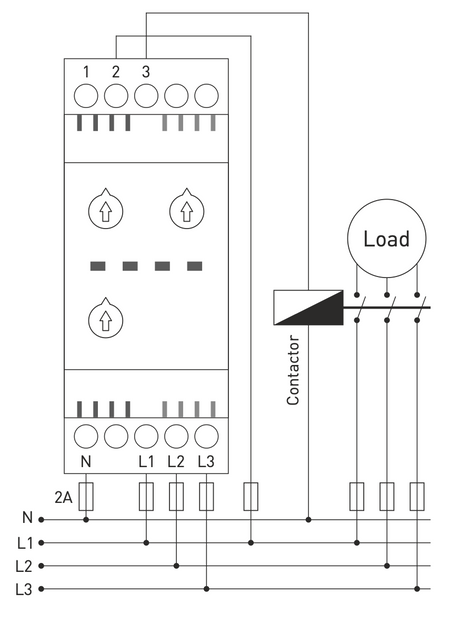

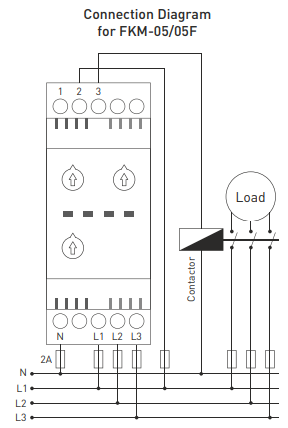

Prijunkite relę pagal schemą ir nustatykite asimetrijos parametrus, gedimo uždelsimą ir atstatymo laiką pagal darbines apkrovos įtampos vertes.
Veikimo būsenoje, esant normalioms įtampos vertėms, atitinkančioms nustatytą asimetriją, relė yra aktyvi ir užsidega indikacinis šviesos diodas.

Modeliuose su fazių seka būtina užtikrinti tinkamą fazių seką.

Jei asimetrija viršija nustatytą vertę, užsidega asimetrijos klaidos indikatorius (Asm.), o relė išsijungia po nustatyto uždelsimo (DT).
Įtampai grįžus į normalias vertes, relė palaukia atstatymo laiko (RT) ir vėl pradeda veikti.

Asimetrijos apskaičiavimo formulė

Asimetrija = ((maksimali įtampa - minimali įtampa) / maksimali įtampa) × 100

Pavyzdys:
((245 - 200) / 245) × 100 = 18,3 %.

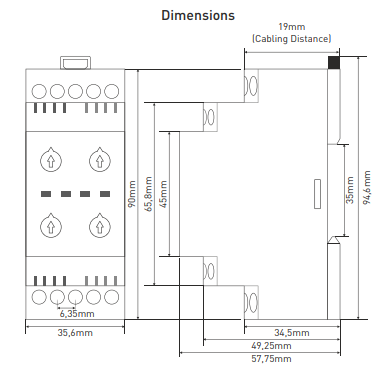

Techniniai parametrai

• Darbinė įtampa: 3×380 V AC, 50/60 Hz

• Vardinė pagalbinė įtampa: 220 V AC, 50/60 Hz (FKM-05 / 05F)

• Asimetrijos diapazonas: 5-25 %

• Uždelsimo laikas (DT): 0,1-20 s

• Atstatymo laikas (RT): 0,1-20 s

• Energijos suvartojimas: < 6 VA

• Darbinė temperatūra: nuo -20 °C iki +55 °C

• Indikacija: 4 šviesos diodai

• Tvirtinimas: ant DIN bėgio

• Svoris: 0,210 kg

• Perjungimo kontaktas: 5 A / 250 V AC (varžinė apkrova)

• Darbinis aukštis: iki 2000 m

• Laidų skerspjūvis: 2,5 mm²
