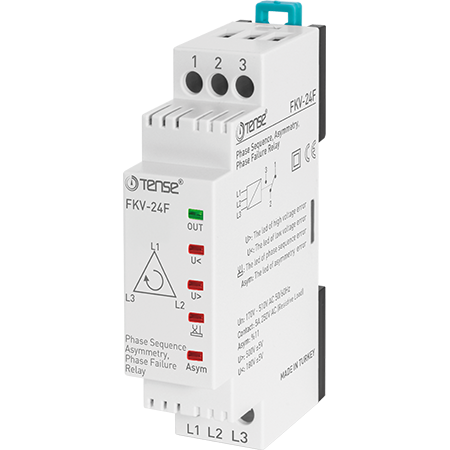

Fazių apsaugos relė - FKV-24F | TENSE

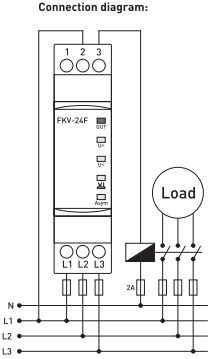

FKV serijos fazių apsaugos relės skirtos trifaziams įrenginiams, ypač varikliams, apsaugoti nuo gedimų, susijusių su netinkama įtampos verte, asimetrija, fazių gedimu arba netinkama fazių seka. FKV-24F veikia plačiame 180-500 V kintamosios srovės diapazone ir turi fiksuotą 11 % asimetriją.

Jis užtikrina patikimą įrangos, kuriai keliami aukšti galios tikslumo reikalavimai, veikimą ir apsaugo ją nuo terminių ir mechaninių pažeidimų.

Funkcijos ir veikimo principas

Įtampos asimetrija (11 %)

• Stebi fazių įtampų skirtumą.

• Jei asimetrija viršija 11 %, maždaug po 1 s relė išjungia išėjimą ir atidaro NO/COM kontaktus.

• Skirtumui sumažėjus iki 5 V, relė įvertina būklę kaip normalią ir po uždelsimo laikotarpio atnaujina išėjimą.

Fazių sekos tikrinimas

• Tinkama fazių seka → OUT šviesos diodas šviečia, išėjimas aktyvus (NO įjungtas).

• Neteisinga fazių seka → šviesos diodas užgęsta ir išėjimas pereina į gedimo būseną.

Aukštos įtampos apsauga (U>)

• Jei įtampa viršija 500 V, įjungiama aukštos įtampos indikacija.

• Jei būklė trunka ilgiau nei 2 s, relė išjungia išėjimą.

• Įtampai nukritus 5 V žemiau U> ribos, relė pradeda skaičiuoti uždelstą laiką ir vėl pradeda veikti.

Apsauga nuo žemos įtampos (U<)

• Įtampai nukritus žemiau 180 V, įjungiama žemos įtampos indikacija.

• Jei sąlyga nesibaigia per klaidos uždelsimo laiką, išėjimas išsijungia.

• Įtampai pakilus 5 V virš U<, po uždelsimo laikotarpio relė vėl įjungia išėjimą.

Būsenos indikacijos

• Apie tai informuoja 5 šviesos diodai:

  • relės būseną (OUT)

  • aukštą įtampą (U>)

  • žemą įtampą (U<)

  • fazių seką

  • asimetriją / gedimą

Pagrindinės funkcijos

• Platus darbinės įtampos diapazonas: 180-500 VAC

• Fiksuota asimetrija: 11 %

• Apsauga nuo:

  • Apsauga nuo žemos įtampos

  • Aukšta įtampa

  • asimetrija

  • fazių sekos paklaidos

  • fazės gedimo

• Nulinio laidininko nereikia

• Greitas reagavimas į gedimus (apie 1 s)

• Visų funkcijų LED indikacija

• Tinka varikliams, kompresoriams, siurbliams ir kitoms trifazėms apkrovoms
