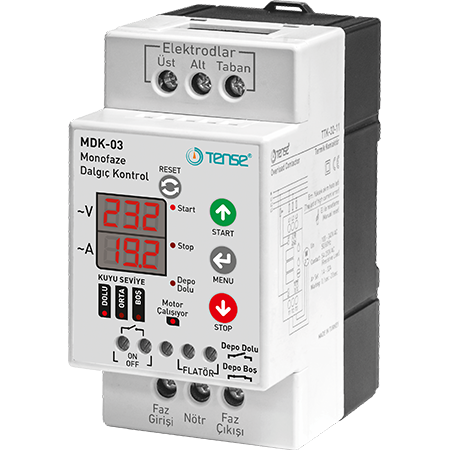

TENSE MDK-03 vienfazis panardinamojo siurblio valdiklis, 150-270 V AC, 30 A

Produkto aprašymas

TENSE MDK-03 valdymo blokas skirtas vienfaziams panardinamiesiems siurbliams iki 4 kW apsaugoti ir valdyti.
Jis užtikrina apsaugą nuo:

• viršįtampių ir žemos įtampos

• viršįtampio ir siurblio perkrovos

• vandens trūkumo šulinyje ar gręžinyje

Įmontuotos funkcijos užtikrina rezervuaro lygio stebėjimą, laiko atidėjimo nustatymus, paleidimo intervalo valdymą ir nuotolinio siurblio įjungimo / išjungimo galimybę.

Pagrindinės funkcijos

• Vienfazis maitinimo šaltinis: 150-270 V AC, 50 Hz

• Didžiausia srovė: 30 A

• Mikroprocesorinis valdymas su įtampos, srovės ir elektrodų būsenos LED ekranu

• Apsaugos funkcijos: viršįtampis, žema įtampa, viršįtampis, žema srovė, žema srovė, vandens lygio kontrolė

• Reguliuojami veikimo parametrai: P1-P12 (pvz., įtampa, srovė, reakcijos uždelsimas, įjungimo intervalai, automatinių atstatymų skaičius, viršutinio jutiklio uždelsimas)

• Veikimo režimai: START / STOP

• Paskutinės įrenginio būsenos prieš išjungimą atmintis

• Elektrodo panardinimo į vandenį indikacija (viršutinis - raudonas ekranas, apatinis - geltonas ekranas)

Techniniai parametrai

• Darbinė įtampa: 150-270 V AC

• Dažnis: 50 Hz

• Srovės diapazonas: 1-30 A

• Energijos suvartojimas: < 6 W

• Jautrumas skysčiams: < 50 kΩ

• Apsaugos klasė: IP20

• Darbinė temperatūra: nuo -20 °C iki +55 °C

• Kabelio skerspjūvis: Maks. 10 mm² (maitinimo šaltinis), elektrodai iki 2,5 mm²

• Svoris: 0,25 kg

• Montavimo aukštis: < 2000 m

Taikymas

• Panardinamųjų siurblių apsauga nuo sausojo darbo ir perkrovos

• Vandens lygio kontrolė šuliniuose ir rezervuaruose

• Įtampos ir srovės stebėjimas realiuoju laiku

• Nuotolinis siurblio įjungimas ir išjungimas

Svarbūs pranešimai

• Elektrodai / vandens lygio jutikliai į komplektą neįeina - juos reikia užsisakyti atskirai

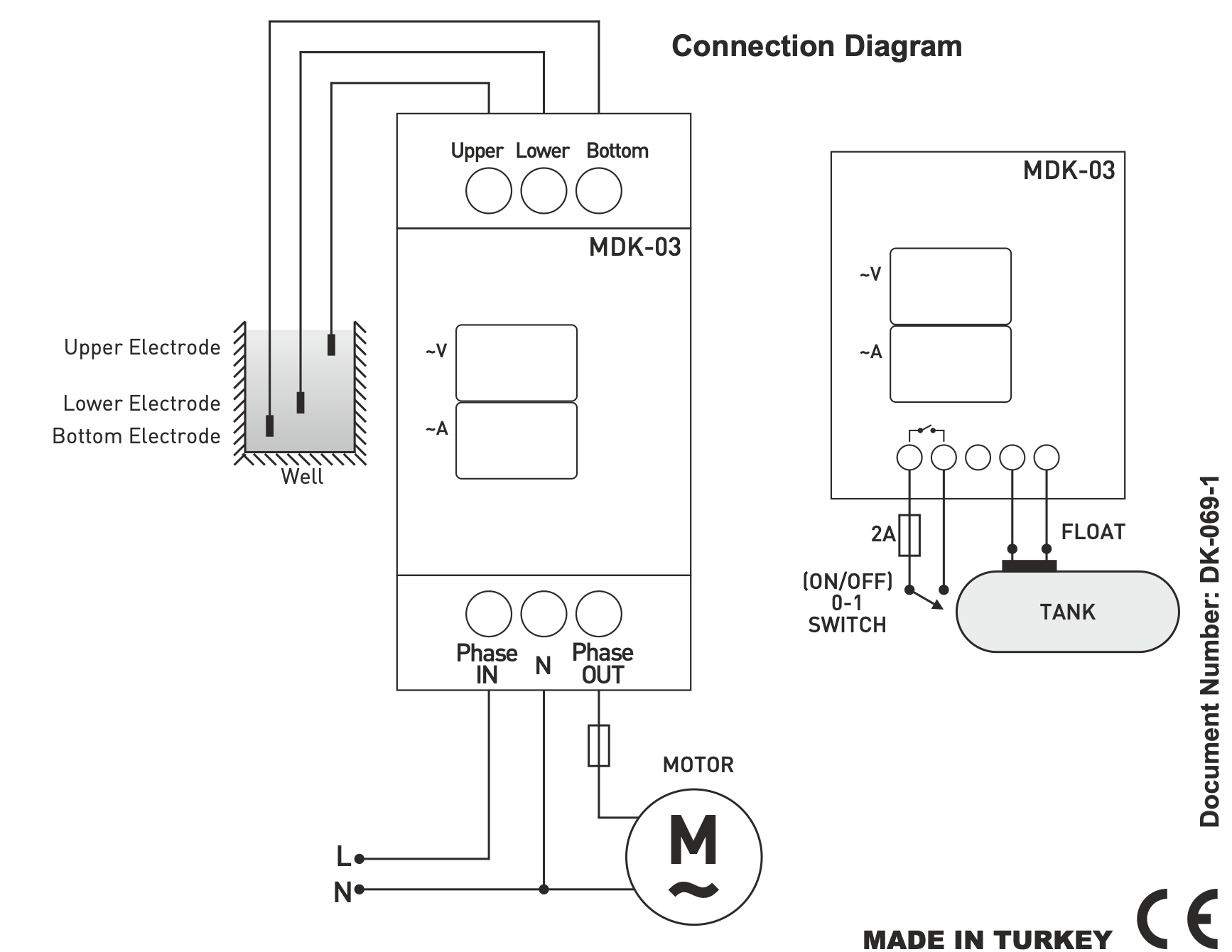

• Valdiklis turi būti prijungtas pagal gamintojo schemą

• Skystis neturi būti degus ar sprogus

• Įrengimo temperatūra turi būti > 0 °C

• Siurblys turi būti įžemintas

• Norint, kad prietaisas veiktų teisingai, būtina teisingai sujungti lygio relės ir nuotolinio jungiklio įėjimus.
