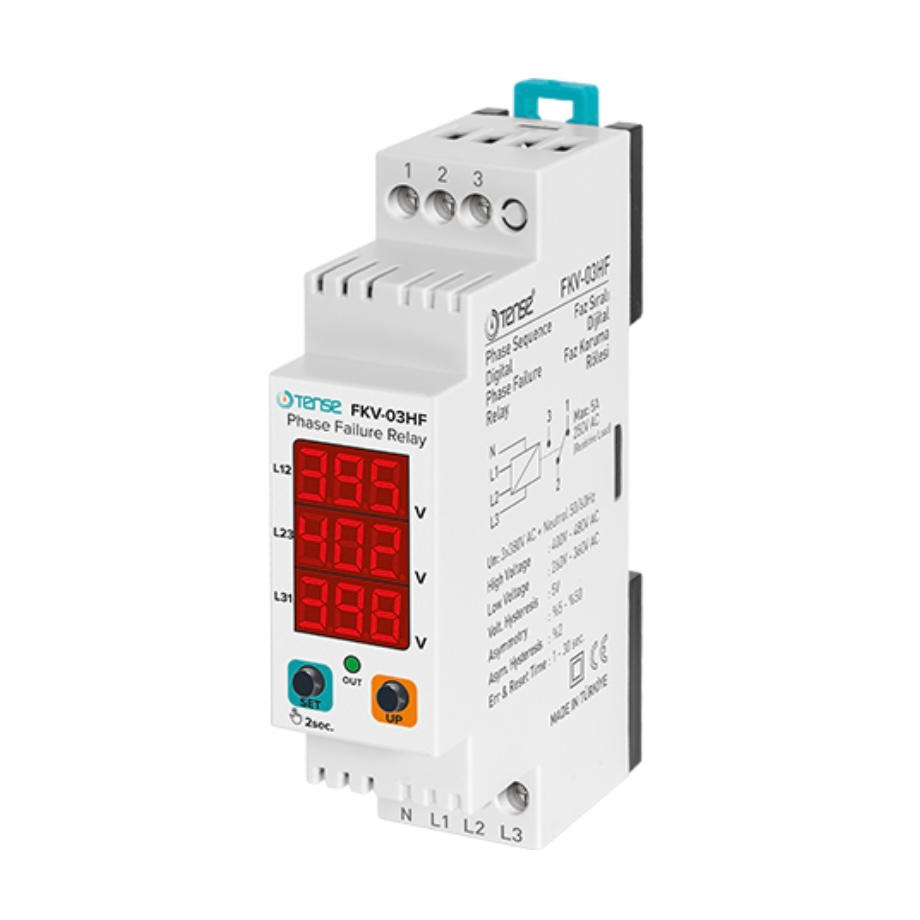

TENSE fazės apsaugos relė - reguliuojama asimetrija 5-50 %

TENSE (Turkija ) fazinės apsaugos relė skirta trifaziams elektros varikliams ir kitiems trifaziams įrenginiams apsaugoti nuo gedimų elektros energijos tiekimo tinkle. Įrenginys tikrina teisingą fazių seką, fazių asimetriją, nepakankamą įtampą, viršįtampį ir užtikrina saugų apkrovos atjungimą viršijus nustatytas ribas.

Dėl plataus nustatymų diapazono relė tinka daugumai pramoninių ir komercinių sričių, ypač ten, kur reikalinga tiksli ir stabili variklio apsauga.

Pagrindinės savybės

• Fazių sekos valdymas - apsauga nuo neteisingo laidų sujungimo.

• Reguliuojama asimetrija: 5-50 %.

• Reguliuojama žemoji įtampa: 260-360 V AC.

• Reguliuojamas viršįtampis: 400-480 V AC.

• Reguliuojamas klaidos uždelsimo laikas (Err In): 1-30 s.

• Reguliuojamas atsistatymo laikas (Err OUT): 1-30 s.

• Aiški indikacija 3×3 segmentų ekrane.

• Didelis tikslumas ir greitas reagavimas į tinklo gedimus.

• Montuojama ant standartinio DIN bėgio.

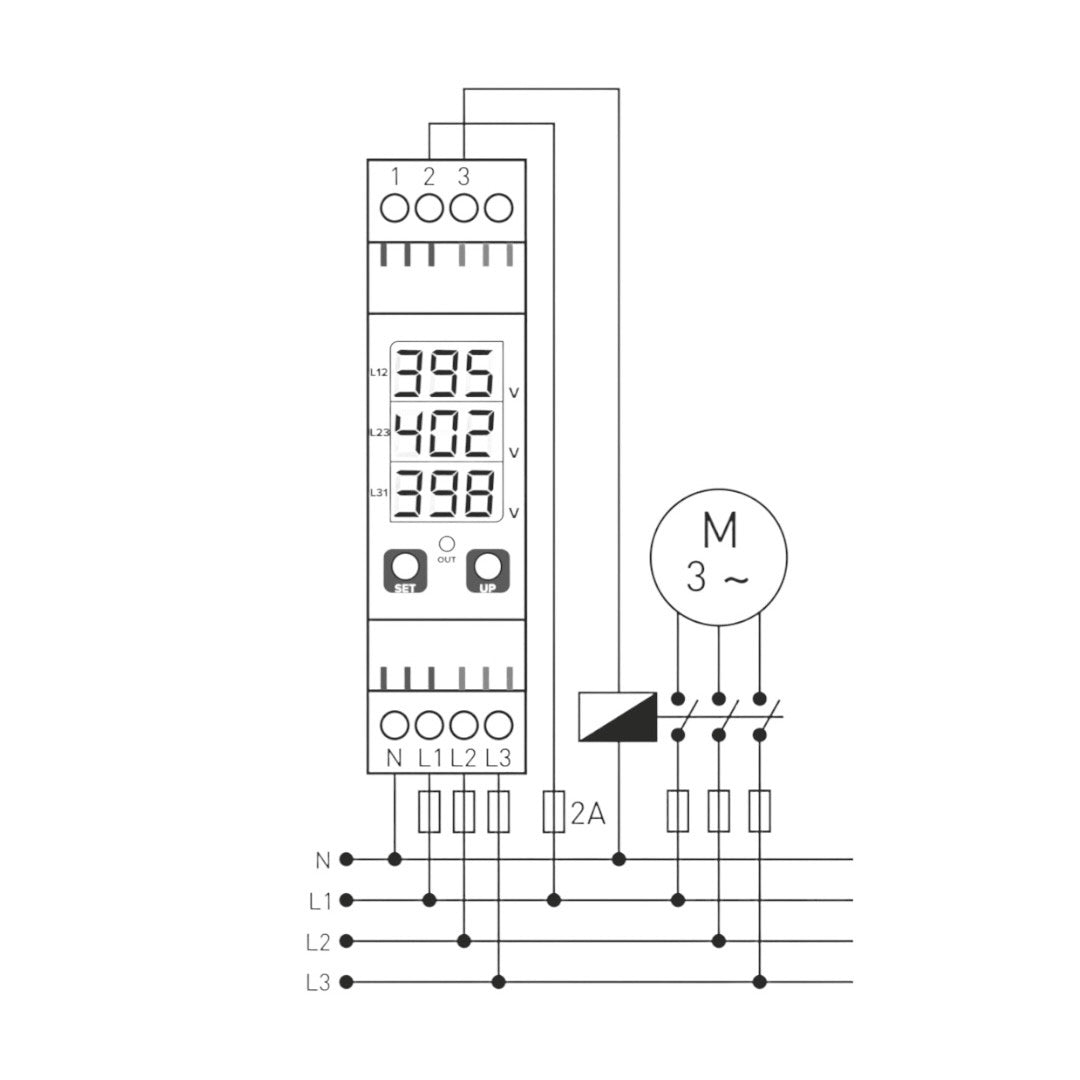

Veikimo principai

Įprastas veikimas

Kai visų fazių įtampos neviršija nustatytų ribų ir fazių seka yra teisinga:

• relė suveikia,

• užsidega OUT šviesos diodas.

Aukštos įtampos klaida (H)

• Jei fazė viršija nustatytą ribą → laukiama Err In laiko, rodoma H.

• Relė išsijungia, indikatorius OUT užgęsta.

• Kai 5 V nukrenta žemiau nustatytos vertės, Err OUT pradeda veikti, relė vėl įsijungia.

Žemos įtampos klaida (L)

• Kritimas žemiau nustatytos ribos → Err In laukiama, rodoma L.

• Relė išsijungia.

• Įtampai pakilus 5 V virš nustatytos ribos → Err OUT laukimas, relė įsijungia.

Fazių asimetrija (Asy)

• Jei įtampų skirtumas tarp fazių viršija nustatytą ribą (5-50 %):

  • ASy rodoma po Err In laiko, relė išsijungia.

• Kai asimetrija sumažėja žemiau (nustatyta riba - 2 %) → Err OUT laukimo laikas, relė įsijungia.

Fazių sekos klaida (pHs)

• Įvykus fazių sekos klaidai, relė laukia Err In, tada rodo pHs.

• Relė išsijungia ir lieka išjungta, kol atkuriama teisinga seka.

• Ištaisius fazių seką, atsiranda Err OUT ir relė įsijungia.

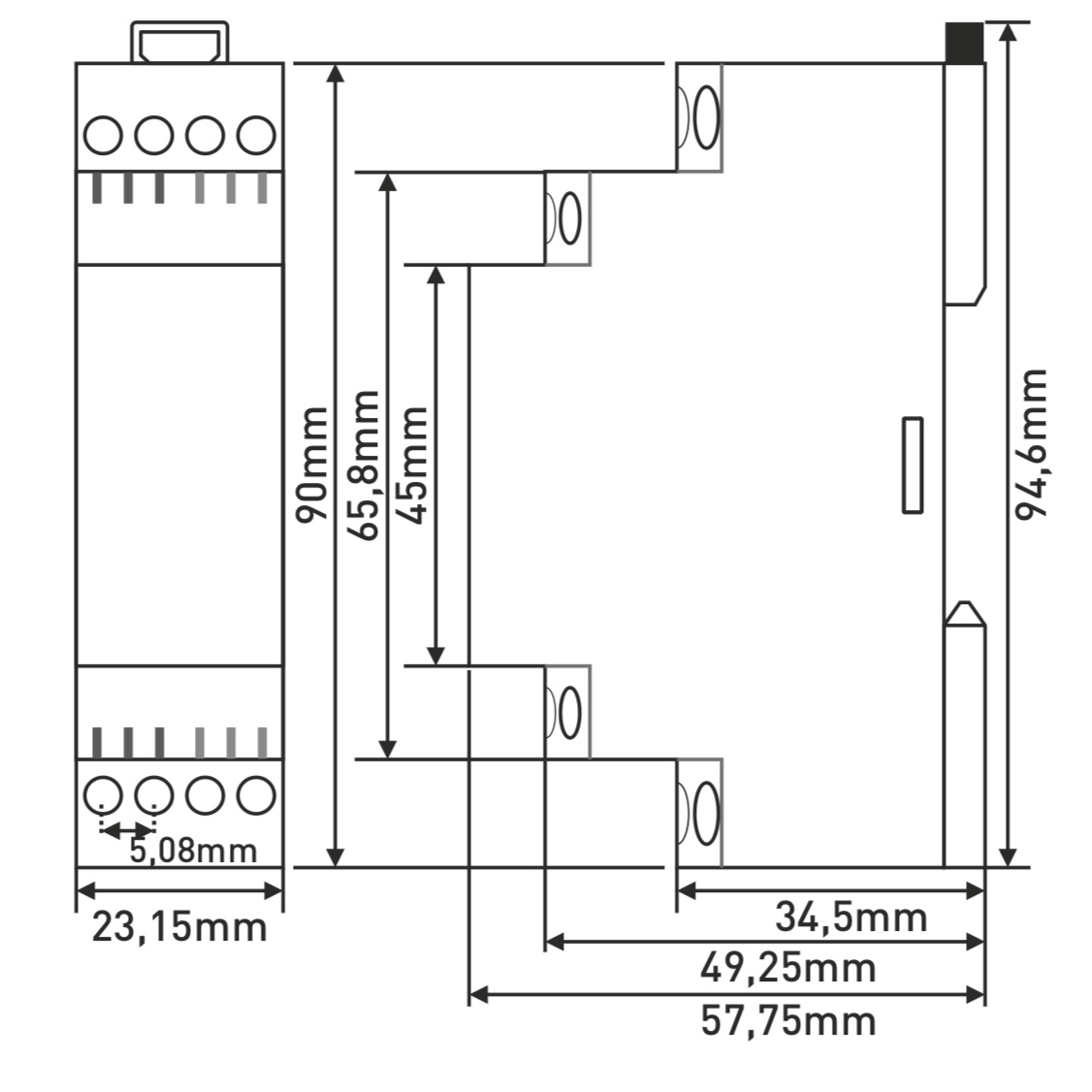

Techniniai parametrai
