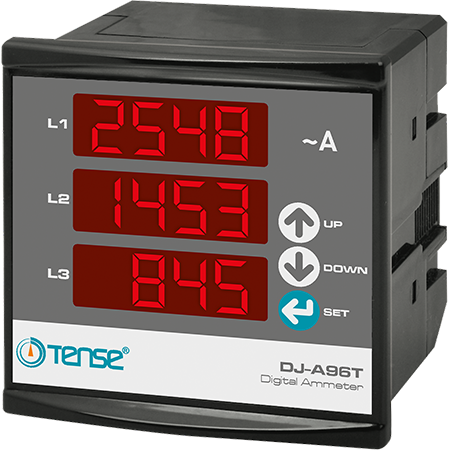

DJ-A96T - Trifazis skaitmeninis panelinis ampermetras

DJ-A96T trifazis skaitmeninis panelinis ampermetras skirtas tiksliai srovės stebėsenai trifazėse sistemose. Jis gali rodyti kiekvienos fazės momentinę apkrovą L1, L2, L3 naudojant išorinius srovės transformatorius (CT). Prietaisas pasižymi aiškiu ekranu, paprastu nustatymu ir patikimu veikimu.

Pagrindinės savybės

• Srovės matavimas trifazėse sistemose

• Atskiri rodmenys fazėms L1, L2, L3

• Matavimas naudojant išorinius srovės transformatorius

• Lengvas CT santykio reguliavimas

• Didelis ir įskaitomas ekranas - 3×4 skaitmenys, aukštis 14 mm

• Kompaktiškas skydelio dizainas

Techniniai ampermetro parametrai

• Maitinimo įtampa: 230 V AC

• Įrenginio suvartojimas: < 4 VA

• Srovės matavimo diapazonas: 0,1...5,5 A

• Palaikomas CT diapazonas: nuo 5/5 A iki 5000/5 A

• Matavimo tikslumas: ±2 %.

• Ekranas: LED, 3×4 skaitmenys, aukštis 14 mm

• Matmenys: 97,2 × 97,2 mm

• Išpjovos matmenys: 91 × 91 mm

• Gylis: 45 mm

• Pakuotėje nėra srovės transformatorių (galima įsigyti atskirai)

Veikimo principas ir nustatymai

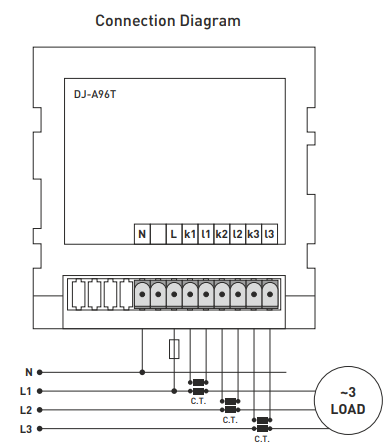

1. Įrenginį prijunkite pagal laidų schemą.

2. Srovės transformatorius prijunkite pagal numatomą sistemos srovę (perskaičiavimas xxxx/5 A).

3. Prijunkite KT laidus prie "kx" ir "lx" gnybtų . KT išėjimas neturi viršyti 5 A.

4. Įjungę maitinimo šaltinį, 2 sekundes palaikykite nuspaudę mygtuką "Meniu".

5. Mygtukais " Aukštyn" / "Žemyn" nustatykite naudojamų KT perskaičiavimą.

6. Ilgai spausdami mygtuką "Meniu" išsaugokite nustatymus .

7. Prijungus apkrovą, ampermetras pradeda matuoti ir rodyti srovę.

Pastaba: Saugumo sumetimais srovės transformatoriai visada turi būti įžeminti.

Kietakūnio išėjimo relės techninės charakteristikos

(Šį kartą išvardyti parametrai atitinka SSR - jei ji turi būti atskira, galiu ją išskaidyti).

• Relės tipas: puslaidininkinė

• Valdymo įtampa (įvestis): 3...32 V DC

• Perjungimo įtampa: 24...480 V AC (netinka varikliams)

• Perjungimo įtampos kritimas: < 3 V

• Paleidimo srovė: 5 mA

• Ritės įtampa: 3...32 V DC

• Didžiausia perjungimo srovė: 25 A

• Izoliacijos stipris: 2500 V AC

• Perjungimo būdas: įjungiama, kai srovė pereina nulinį kryžių
