Skaitmeninis darbo valandų skaitiklis su LCD ekranu 230VAC

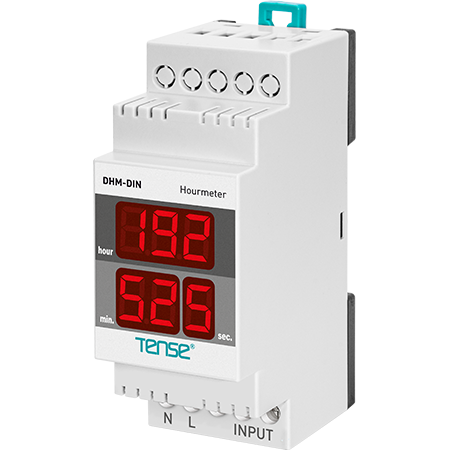

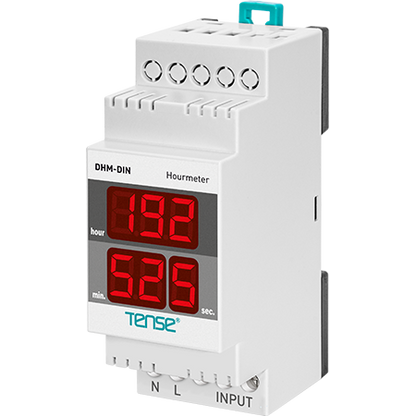

Darbo laiko skaitiklis DHM-DIN - montuojamas ant DIN bėgio

Produkto aprašymas

DHM-DIN darbo laiko skaitiklis skirtas įrangos, maitinamos iš 230 V AC tinklo, darbo laikui matuoti. Jis skaičiuoja visą laiką, kai įranga yra įjungta - tinka mašinoms, siurbliams, ventiliatoriams, kompresoriams, gamybos linijoms ir apskritai visiems prietaisams, kuriems reikia registruoti bendrą darbo laiką.

Įjungus 230 V kintamosios srovės įtampą, prietaisas automatiškai pradeda skaičiuoti laiką. Vertės rodomos dviejuose ekranuose ir išsaugomos atmintyje net ir nutrūkus elektros energijos tiekimui.

Techninės specifikacijos

• Maitinimo įtampa: 230 VAC (150-260 VAC), 50/60 Hz

• Energijos suvartojimas: < 6 VA

• Skaičiavimo laiko diapazonas: iki 99 999 valandų

• Ekranas:

  • 2 × 3 skaitmenų ekranas (skaitmenų aukštis 9,2 mm)

  • Režimo rodinys:

    • HHH (valandos) / MM (minutės) / S (sekundės)

    • Viršijus 999 h → apatiniame ekrane rodomos valandos ir minutės (žr. išsamų aprašymą toliau)

• Tvirtinimas: MCB (grandinės pertraukiklio) profilis, montavimas ant DIN bėgio

• Iš naujo nustatyti: RESET mygtukas (DHM-DIN atveju paspauskite nelaidžiu įrankiu per RESET angą)

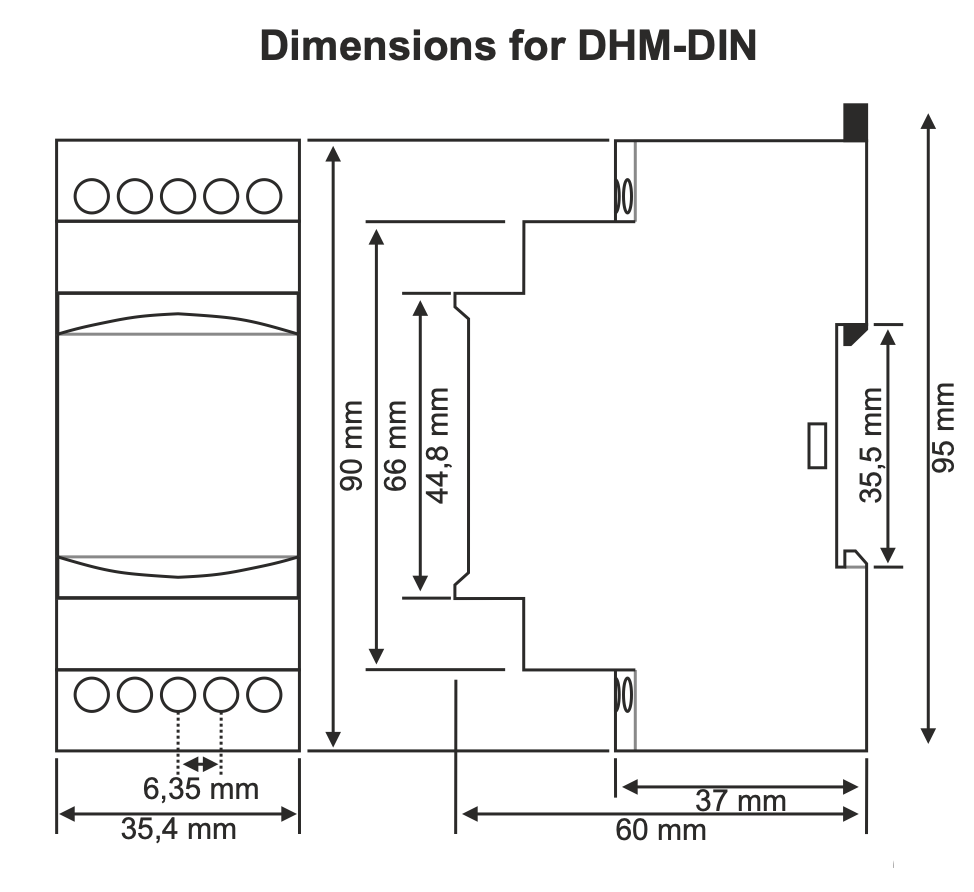

• Matmenys: 35,4 × 60 × 90 mm

Taikymas ir veikimo principas

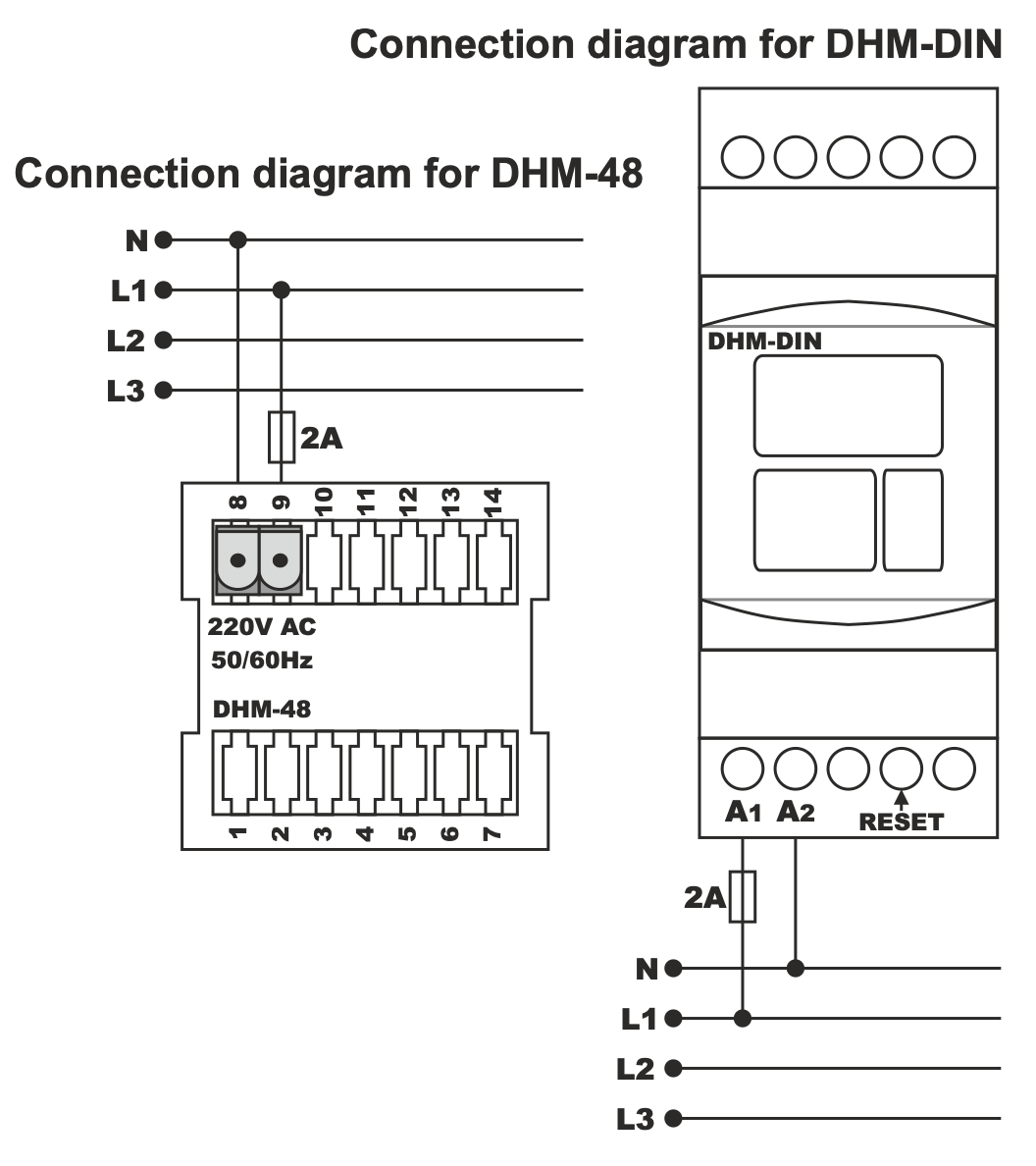

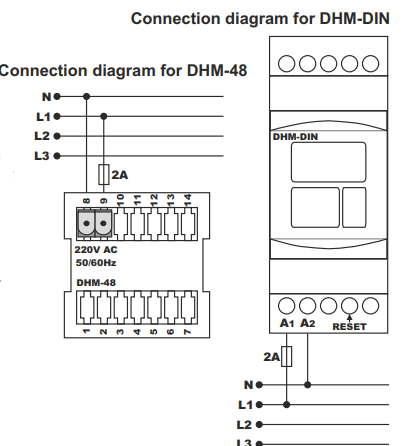

1. Prijungimas pagal schemą - įjungus maitinimo įtampą, skaitiklis automatiškai pradeda skaičiuoti laiką nuo nulio.

2. Rodymo režimas po naujo įjungimo:

   • Viršutinis ekranas: HHH - trys laikrodžio skaitmenys

   • Apatinis ekranas: MM S - du minučių skaitmenys + vienas sekundžių skaitmuo

     • sekundės didėja 1 kas 6 sekundes

3. Viršijus 999 val:

   • Pasikeičia rodmenų reikšmė:

     • Apatinis ekranas → laikrodis

     • dešinysis apatinio ekrano skaitmuo → minutės (kas 6 minutes padidėja 1)

4. Energijos tiekimo sutrikimo atmintis:

   • Atjungus maitinimą, prietaisas išsaugo paskutinę išmatuotą vertę.

   • Vėl įjungus prietaisą, jis toliau skaičiuoja nuo išsaugotos vertės

Skaitiklio iš naujo nustatymas

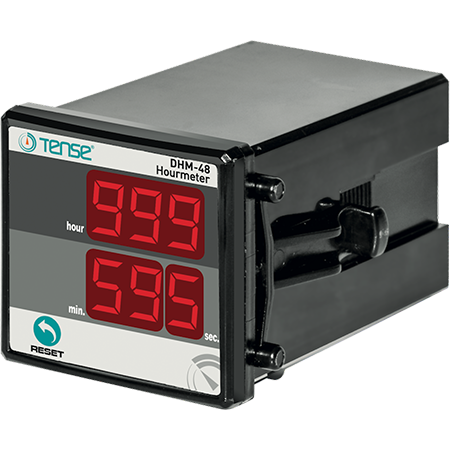

• DHM-48: 5 s paspauskite RESET mygtuką

• DHM-DIN: paslėptą RESET mygtuką paspauskite nelaidžiu įrankiu (pvz., izoliuotu atsuktuvu).

• Po iš naujo nustatymo visi skaitmenys nustatomi į 000000.

Tipiškas naudojimas

Skaitiklis naudojamas ilgalaikei prietaisų, kurie įjungiami tiesiogiai maitinimo įtampa, veikimo stebėsenai:

• panardinamieji siurbliai

• buitiniai vandentiekiai / darlingai

• savisiurbiai siurbliai

• besisukančios mašinos

• kompresoriai

• ištraukiamieji ventiliatoriai (staliaus, pramoniniai)

• gamybos mašinos ir linijos

• bet kokia įranga, kurioje būtina fiksuoti bendrą darbo laiką

Tinka aptarnavimo intervalams, techninės priežiūros planavimui, mašinų panaudojimo kontrolei ir įrangos eksploatavimo laiko apskaitai.
