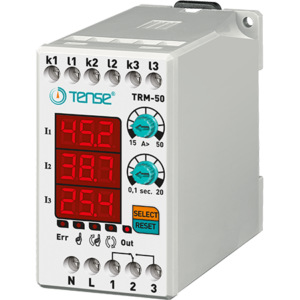

Skaitmeninė viršįtampio relė su LED ekranu 3×3 skaitmenys TRM-50

Apkrovos kontrolės/ribojimo relė, 3 fazių, 15-50 A, gamintojas TENSE (Turkija)

Skaitmeninė perkrovos relė TRM-50 skirta apsaugoti apkrovas nuo didelės srovės sukeliamos žalos, kartu leidžiant kontroliuoti veikimą.

• 15-50 A (reguliuojama perkrovos vertė)
• 50 % fiksuota srovės asimetrija
• Reguliuojamas gedimo uždelsimo laikas
• Reguliuojamas veikimo režimas (automatinis, pusiau automatinis, rankinis)

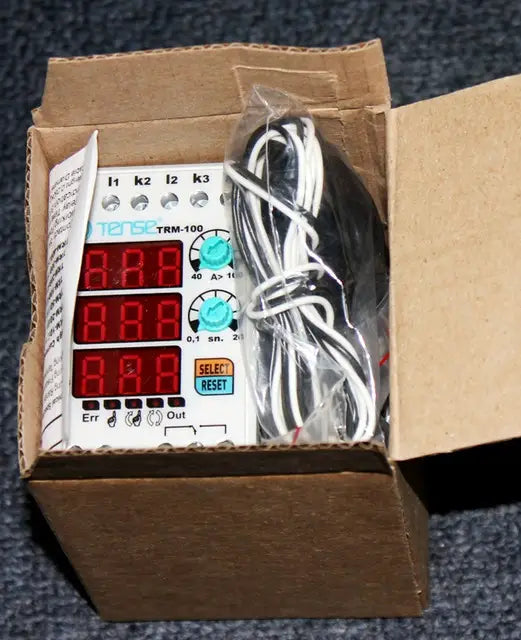

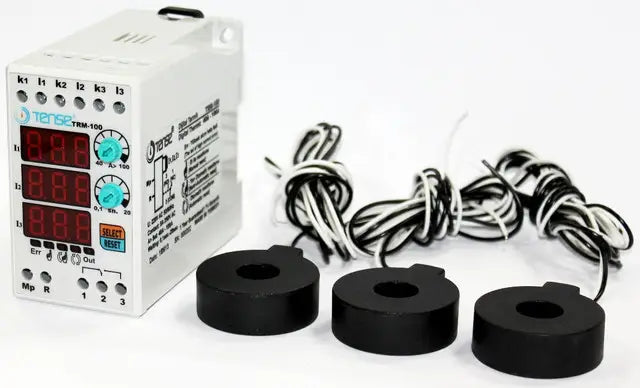

• Įsigydami TENSE srovės relę gaunate paruoštą eksploatuoti prietaisą - srovės transformatoriai įtraukti į komplektą.

Įrenginio naudojimas ir veikimo principas

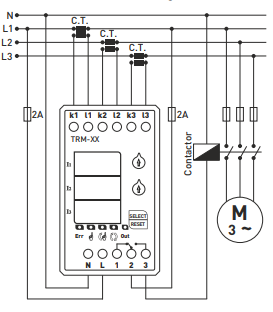

1. Įrenginį prijunkite pagal pridedamą jungimo schemą.
2. Baigę laidus, prijunkite maitinimo šaltinį. Po įjungimo 5 sekundes ekrane bus rodomos nustatytos vertės.
3. Perkrovos vertei nustatyti naudokite valdiklį "A>". Nustatyta vertė rodoma kairiajame ekrane.
4. Valdikliu "t" nustatykite uždelsimo laiką. Nustatyta vertė taip pat rodoma kairiajame ekrane.

Kai prietaisas įjungtas:

• Įjungiama relė, išėjimo kontaktas persijungia į 3 gnybtą ir užsidega indikatorius OUT.
• Jei srovė viršija nustatytą perkrovos vertę (A>), prietaisas skaičiuoja uždelsimo laiką ir užsidega indikatorius ERR.
• Kai laikas praeina, relė suveikia, kontaktas persijungia į 1 gnybtą ir indikatorius OUT užgęsta.

TRM-50 serijos elektroninė srovės relė skirta automatiškai atjungti vartotojus, kai viršijamos didžiausios leistinos srovės. Joje programuojamas suveikimo diapazonas, suveikimo laikas ir atvirkštinio suveikimo nustatymai. Yra 3 grįžimo į "darbinę" būseną režimai - MANUAL (rankinis), SEMI-AUTO (pusiau automatinis), AUTO (automatinis).

Atkūrimo režimai

• Rankinis režimas: Norėdami atstatyti prietaisą po perkrovos, paspauskite Reset mygtuką. Užsidegs atitinkamas šviesos diodas.
• Pusiau automatinis režimas: Pusiau pusiau automatinis režimas: leidžia prietaisui tris kartus automatiškai iš naujo nustatyti sistemą, kai įvyksta perkrova, ir laukia, kol įvykus kitai klaidai sistema bus iš naujo nustatyta rankiniu būdu. Užsidegs atitinkamas šviesos diodas.
• Automatinis režimas: Įrenginys leidžia automatiškai iš naujo nustatyti sistemą kiekvieną kartą įvykus perkrovos klaidai. Užsidegs atitinkamas šviesos diodas.

Pastaba: norėdami pakeisti režimą, palaikykite SELECT mygtuką 10 sekundžių. Pakeitus režimą, užsidegs atitinkamas šviesos diodas.

Srovės asimetrija 50 % (fiksuota)

Jei skirtumas tarp didžiausios ir mažiausios srovės fazėse viršija 50 %, prietaisas per 2 sekundes pereis į asimetrijos klaidos režimą (apsaugo sistemą nuo pažeidimų, kai prarandama viena fazė).

Įvykus asimetrijos klaidai:

• Klaidą sukėlusių dviejų fazių rodytuvų grupė mirksės ir užsidegs ERR indikatorius.
• Norint išeiti iš asimetrijos klaidos režimo, reikia iš naujo nustatyti rankiniu būdu.

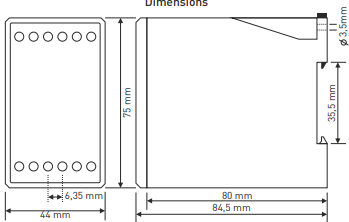

Techniniai parametrai

• Darbinė įtampa: 150-260 VAC
• Darbinis dažnis: 50/60 Hz
• Energijos suvartojimas: <6 VA
• Darbinė temperatūra: -20 °C ... +55 °C
• Ekranas: 3 × 3 skaitmenys, 5 šviesos diodai
• Perkrovos vertė (A>): 15-50 A
• Uždelsimo laikas: 0,1-20 s
• Prijungimo tipas: gnybtų jungtis
• Kontaktai: 5 A / 250 V AC (aktyvioji apkrova)
• Kabelio skersmuo: 2,5 mm²
• Svoris: ne daugiau kaip 250 g
• Tvirtinimas: ant DIN bėgio
• Didžiausias aukštis: <2000 m

Pastaba: TRM-50, TRM-100, TRM-200 ir TRM-300 gali būti naudojami tik su pridedamais srovės transformatoriais.
TRM-400 galima naudoti su 400/5 srovės transformatoriumi, tiekiamu kartu su TRM-400.
