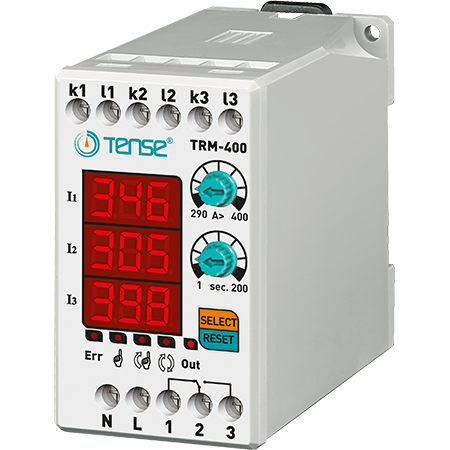

Skaitmeninė viršįtampio relė su LED ekranu 3×3 skaitmenys TRM-400

Apkrovos kontrolės/ribojimo relė, 3 fazių, 290-400 A, gamintojas TENSE (Turkija)

Skaitmeninė perkrovos relė TRM-400 skirta apsaugoti apkrovas nuo didelės srovės sukeliamos žalos, kartu leidžiant kontroliuoti veikimą.

• 290-400 A (reguliuojama perkrovos vertė)
• Reguliuojamas gedimo uždelsimo laikas
• Reguliuojamas veikimo režimas (automatinis, pusiau automatinis, rankinis)

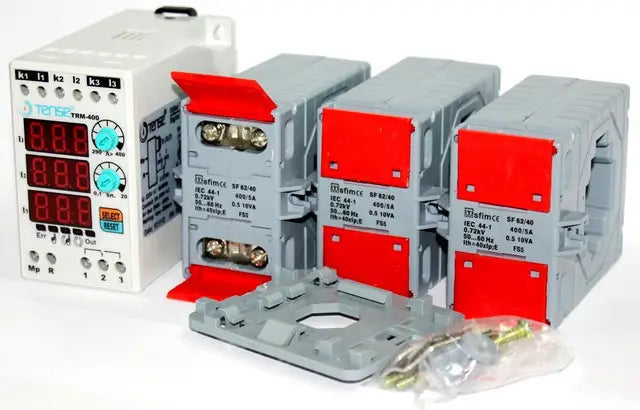

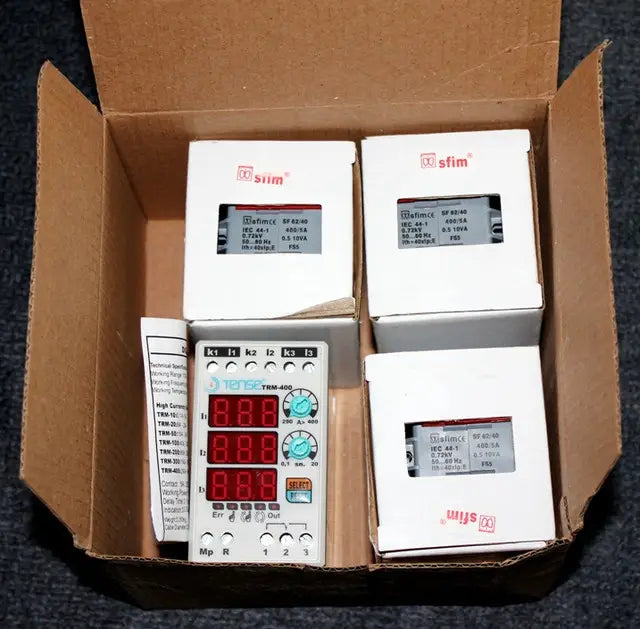

• Įsigydami TENSE srovės relę, gaunate paruoštą eksploatuoti prietaisą - srovės transformatoriai įtraukti į komplektą.

Įrenginio naudojimas ir veikimo principas

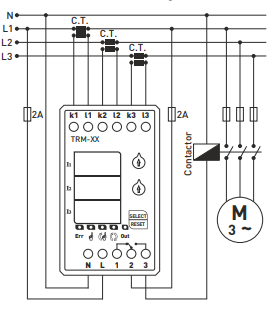

1. Įrenginį prijunkite pagal pridedamą jungimo schemą.
2. Baigę jungti laidus, prijunkite maitinimo šaltinį. Po įjungimo 5 sekundes ekrane bus rodomos nustatytos vertės.
3. Perkrovos vertei nustatyti naudokite valdiklį "A>". Nustatyta vertė rodoma kairiajame ekrane.
4. Valdikliu "t" nustatykite uždelsimo laiką. Nustatyta vertė taip pat rodoma kairiajame ekrane.

Kai prietaisas įjungtas:

• Įjungiama relė, išėjimo kontaktas persijungia į 3 gnybtą ir užsidega indikatorius OUT.
• Jei srovė viršija nustatytą perkrovos vertę (A>), prietaisas skaičiuoja uždelsimo laiką ir tuomet užsidega indikatorius ERR.
• Praėjus nustatytam laikui, relė išjungia kontaktą, persijungia į 1 gnybtą ir indikatorius OUT užgęsta.

TRM-400 serijos elektroninė srovės relė skirta automatiškai atjungti vartotojus, kai viršijamos didžiausios leistinos srovės. Ji turi programuojamą suveikimo diapazoną ir galimybę nustatyti suveikimo laiką bei atbulinio suveikimo laiką. Yra 3 grįžimo į "darbinę" būseną režimai: MANUAL (rankinis), SEMI-AUTO (pusiau automatinis), AUTO (automatinis).

Atkūrimo režimai

• Rankinis režimas: Norint atstatyti įrenginį po perkrovos, reikia paspausti atstatymo mygtuką. Šiame režime užsidega atitinkamas šviesos diodas.
• Pusiau automatinis režimas: Pusiau automatinis režimas: leidžia prietaisui tris kartus automatiškai iš naujo nustatyti sistemą, kai įvyksta perkrova, ir laukia, kol įvykus kitam gedimui sistema bus iš naujo nustatyta rankiniu būdu. Užsidega atitinkamas šviesos diodas.
• Automatinis režimas: Įrenginys leidžia automatiškai iš naujo nustatyti sistemą kiekvieną kartą, kai įvyksta perkrovos klaida. Užsidega atitinkamas šviesos diodas.

Pastaba: norėdami pakeisti režimą, palaikykite SELECT mygtuką 10 sekundžių. Pakeitus režimą, užsidegs atitinkamas šviesos diodas.

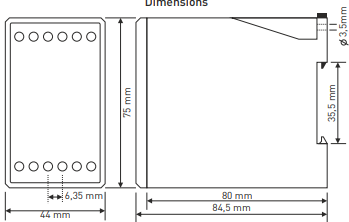

Techniniai parametrai

• Darbinė įtampa: 150-260 V AC
• Darbinis dažnis: 50/60 Hz
• Energijos suvartojimas: <6 VA
• Darbinė temperatūra: -20 °C ... +55 °C
• Ekranas: 3 × 3 skaitmenys, 5 šviesos diodai
• Perkrovos vertė (A>): 290-400 A
• Uždelsimo laikas: 1-200 s
• Prijungimo tipas: gnybtų jungtis
• Kontaktai: 5 A / 250 V AC (aktyvioji apkrova)
• Kabelio skersmuo: 2,5 mm²
• Svoris: ne daugiau kaip 250 g
• Tvirtinimas: ant DIN bėgio
• Didžiausias aukštis: <2000 m

Pastaba: TRM-50, TRM-100, TRM-200 ir TRM-300 gali būti naudojami tik su pridedamais srovės transformatoriais.

TRM-400 galima naudoti su 400/5 srovės transformatoriumi, tiekiamu kartu su TRM-400.
