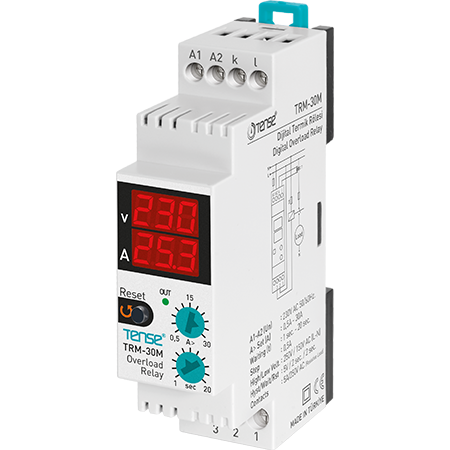

Srovės ir įtampos stebėjimo relė TRM-30M - 1-fazė, 30 A, skaitmeninis ekranas

Produkto aprašymas

TRM-30M yra vienfazė skaitmeninė relė, skirta jautriai įrangai apsaugoti nuo srovės pertekliaus, viršįtampių ir žemos įtampos.
Prietaisas leidžia tiksliai reguliuoti srovės ribą ir uždelsimą, o išmatuotas įtampos ir srovės vertes rodo dviejų eilučių ekrane. Pridedamas srovės transformatorius.

Pagrindinės funkcijos

• Apsauga nuo perkrovos: reguliuojama 0,5 ... 30 A srovė

• Apsauga nuo viršįtampių: suveikia esant > 250 V įtampai (fiksuota)

• Apsauga nuo žemos įtampos: suveikia esant < 150 V įtampai (fiksuota)

• Įtampos histerezė: 5 V

• Įtampos klaidos uždelsimas: 2 s

• Įtampos klaidos atstatymas: 2 s

• Skaidrus dviejų eilučių LED ekranas:

  • Viršutinė eilutė - įtampa ir viršsrovė

  • Apatinė eilutė - uždelsimo laikas ir srovė

• LED būsenos indikacija "OUT"

Veikimo principas

• Prijungus maitinimą, rodoma nustatyta viršsrovės vertė ir uždelsimo laikas.

• Prietaisas stebi įtampą tarp fazės ir nulinio laidininko bei iš tinklo imamą srovę.

• Jei nustatytos vertės viršijamos, relė pereina į klaidos būseną:

  • NO kontaktas atidarytas, NC kontaktas uždarytas

  • "OUT" šviesos diodas užgęsta

  • atitinkamas ekranas mirksi

Apsaugos funkcijos

• Perkrova (srovės perteklius): kai viršijama nustatyta srovė ir laiko delsa

• Viršįtampis: kai įtampa viršija 250 V (automatinis grįžimas, kai įtampa nukrenta žemiau 245 V)

• Per žema įtampa: kai įtampa mažesnė nei 150 V (automatinis grįžimas padidėjus įtampai virš 155 V)

Signalizavimas

• Viršutinis ekranas mirksi: aukštos arba žemos įtampos klaida

• Mirksi apatinis ekranas: didelės srovės klaida

• LED OUT: šviečia įprasto veikimo metu

Relės būsena

Naudokite

• Vienfazės jautrios įrangos (variklių, šildytuvų, apšvietimo) apsauga

• Srovės ir įtampos stebėjimas pramonėje ir buityje

• Tikslūs ribiniai ir laiko vėlinimo nustatymai patikimam veikimui užtikrinti
