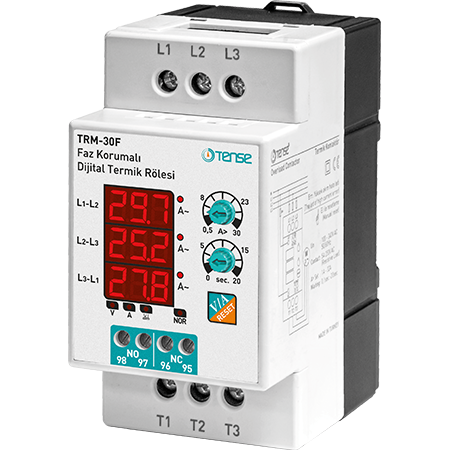

Skaitmeninė viršįtampio relė su apsauga nuo įtampos ir 3 × 3 skaitmenų LED ekranu TRM-30F

TRM-30F viršįtampių stebėjimo relė su ekranu, 3 fazių, iki 25 A

Ji skirta apsaugoti įrangą, jautrią darbinės srovės ir įtampos vertėms, nuo klaidų, kurios gali atsirasti dėl:

• srovės perkrovos (reguliuojama srovės vertė 0,5 ... 30 A)
• srovės asimetrijos (50 %, fiksuota vertė)
• įtampos asimetrijos (30 %, fiksuota vertė)
• viršįtampių ir žemų įtampų (Umin: 265 V, Umax: 440 V, fiksuota vertė)

Skaitmeninė srovės perkrovos relė TRM-30F su ekranu leidžia matyti kiekvienos fazės srovę ir apsaugoti variklį ar prietaisą nuo srovės pertekliaus, viršįtampio, nepakankamos srovės, fazės gedimo ir fazių pasikeitimo. Šios skaitmeninės perkrovos relės sukurtos taip, kad apsaugotų variklį / apkrovą nuo didelės srovės pažeidimų, o ekrane būtų galima stebėti kiekvienoje fazėje tekančią srovę. Jos taip pat gali tikrinti sumines įtampos vertes tarp fazių.

Naudojant dvi išėjimo reles (1x NO, 1x NC) taip pat galima valdyti arba atjungti apkrovą, kai viršsrovė pasiekia nustatytą vertę, arba įjungti valdymo sistemai signalinį kontaktą. Skaitmeninėse TRM-xx relėse įmontuoti srovės transformatoriai ir 3x3 skaitmenų ekranas srovei rodyti.

Taikymas ir veikimo principas

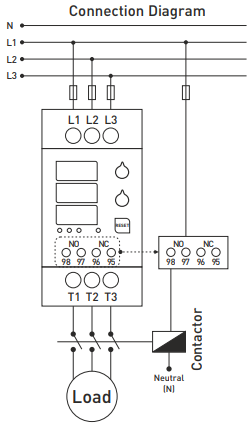

1. Įrenginį prijunkite pagal prijungimo schemą. Neteisingai prijungus, prietaisas gali būti sugadintas.
2. Nustatykite prietaiso viršsrovę naudodami valdiklį ">A" pagal apkrovos, kurią tikrinsite, darbinę srovę.
3. Prijungus maitinimą, per pirmą sekundę viršutiniame ekrane pasirodys nustatyta viršsrovės vertė, o viduriniame ekrane - klaidos laukimo laikas.
4. Faktinės fazių srovių vertės bus rodomos po vienos sekundės veikimo ir užsidegs indikacinis šviesos diodas.
5. Paspaudus mygtuką "V/A/RESET", rodomos bendros fazių įtampos vertės.

Vairuotojai

• "A>" - leistinos perkrovos nustatymas; vertė rodoma viršutiniame ekrane.
• "sec." - viršsrovės gedimo laukimo laiko nustatymas; vertė rodoma viduriniame ekrane.

Kontaktų būsena

• NO 95-96, NC 97-98:

• Įrenginys be įtampos arba gedimo būsenoje: NO atidarytas, NC uždarytas.
• Įrenginys įjungtas ir be gedimo: NO atidarytas, NC atidarytas.

Indikacijos šviesos diodas

• Šviesos diodas "V" - šviečia esant viršįtampiui / neįtampiui arba įtampos asimetrijos klaidai.
• Šviesos diodas "A" - šviečia esant didelės srovės arba srovės asimetrijos klaidai.
• Šviesosdiodas "XI" - užsidega, kai klaidinga fazių seka.
• Šviesosdiodas "NOR" - užsidega, kai įrenginys įjungtas ir sistemoje nėra klaidų.

"V/A/RESET" mygtuko funkcija

• Iš naujo nustatyti: paspaudus 3 sekundes išvaloma klaida, šviesos diodas "A" užgęsta, NO kontaktas įsijungia, NC kontaktas atsidaro.
• V/A: trumpai paspaudus, ekrane perjungiamos srovės ir įtampos vertės.

Apsauga ir veikimo principas

1. Apsauga nuo viršsrovės (0,5-30 A):

• Perėjimas į gedimo būseną: viršijus nustatytą viršsrovę, laukiama nustatytą laiką. Fazių ekranas mirksi, šviečia šviesos diodas "A", NO atidarytas, NC uždarytas, šviesos diodas NOR išjungtas.
• Išėjimas iš klaidos būsenos: srovė mažesnė už nustatytąją vertę, 3 sekundes spauskite Reset.

2. Apsauga nuo srovės asimetrijos:

• Įėjimas: srovės skirtumas tarp fazių >50 %, palaukite 3 sekundes, ekranas mirksi, šviesos diodas "A" šviečia.
• Išėjimas: skirtumas <50 %, paspauskite iš naujo nustatyti 3 sekundes.

3. Apsauga nuo viršįtampių (U>440 V):

• Įėjimas: įtampa >440 V, palaukite 3 sekundes, ekranas mirksi, šviečia šviesos diodas "V".
• Išėjimas: įtampa <435 V, palaikykite 3 sekundes.

4. Apsauga nuo žemos įtampos (U<265 V):

• Įėjimas: įtampa <265 V, laukiama 3 sekundes, ekranas mirksi, šviečia šviesos diodas "V".
• Išeina: įtampa >270 V 3 sekundes.

5. Apsauga nuo įtampos asimetrijos:

• Įėjimas: įtampos skirtumas >30 %, laukiama 3 sekundes, ekranas mirksi, šviečia šviesos diodas "V".
• Paliekant: skirtumas <30 %, 3 sekundes.

6. Apsauga nuo fazių sekos:

• Dėl neteisingo fazių sujungimo užsidega šviesos diodas "XI".

Srovės asimetrijos skaičiavimas

Prietaisas apskaičiuoja asimetriją pagal formulę:

Pavyzdys: ((25 - 15) / 25) × 100 = 40 % srovės asimetrija.

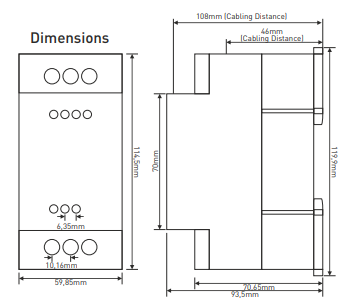

Techninė specifikacija

• Maitinimo įtampa: matuojama įtampa 3f 3x400 VAC
• Darbinė įtampa (Un): 3x380 VAC 50/60 Hz, savoji galia <10 VA
• Reguliuojama perteklinė srovė (perkrovos): 0,5-30 A
• Gedimo laukimo laikas (t): 0-20 s
• Ekranas: 3x3 skaitmenys, 9 mm aukščio, 7 indikaciniai šviesos diodai
• Viršįtampis: 440 V (L-L)
• Per žema įtampa: 265 V (L-L)
• Įtampos asimetrija: 30 %.
• Srovės asimetrija: 50 %
• Asimetrijos klaidos laukimo laikas: 3 s
• 2x išėjimo relės (1x NO, 1x NC): 3 A / 250 V AC (varžinė apkrova)
• Prijungimo tipas: varžtiniai gnybtai
• Kabelio skerspjūvis: 2,5 mm² (relių kontaktai) / 6 mm² (įvesties ir išvesties matavimo apkrovos)
• Svoris: ne daugiau kaip 380 g
• Tvirtinimas: ant DIN bėgio
• Darbinė temperatūra: -20 °C ... +55 °C
• Darbinis aukštis: <2000 m
