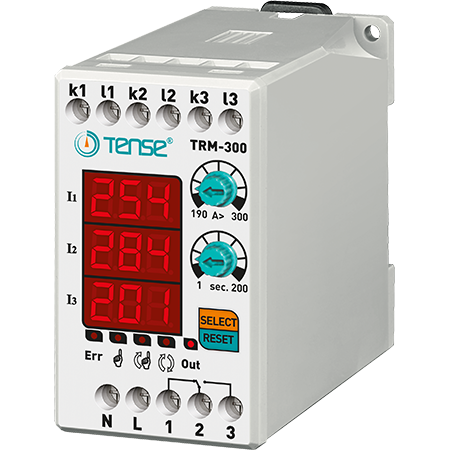

Skaitmeninė viršįtampio relė su 3×3 skaitmenų LED ekranu TRM-300

Trijų fazių srovės relė, skirta 190-300 A apkrovos srovei valdyti ir riboti, gamintojas TENSE (Turkija)

Skaitmeninės viršįtampių relės TRM-300 skirtos apsaugoti apkrovas nuo didelės srovės sukeliamos žalos ir kartu leidžia stebėti jų veikimą.

- 190-300 A (reguliuojama viršsrovės vertė)
- 50 % fiksuota srovės asimetrija
- reguliuojamas klaidos uždelsimo laikas
- reguliuojamas veikimo režimas (automatinis, pusiau automatinis, rankinis)

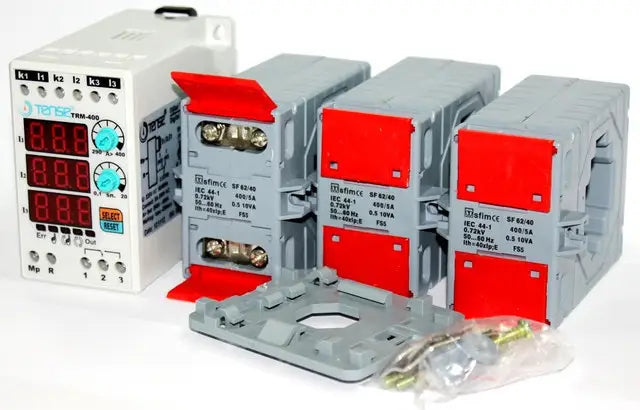

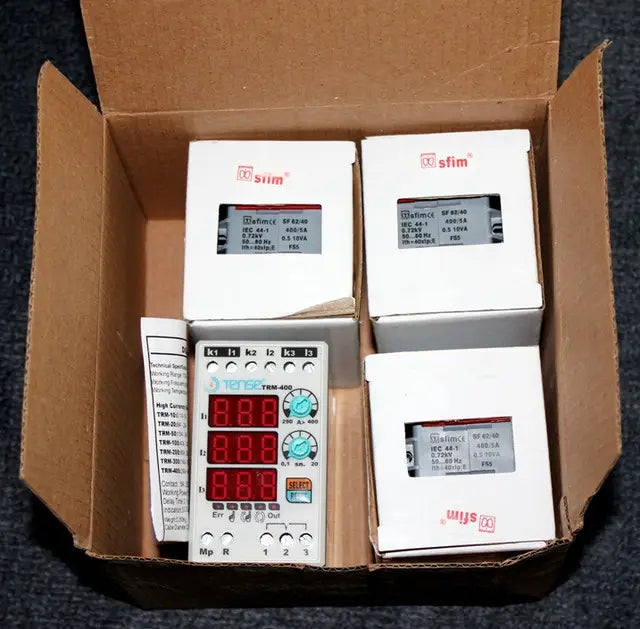

- Įsigydami TENSE prekės ženklo srovės relę, gaunate paruoštą naudoti įrenginį - į komplektą įeina srovės transformatoriai.

Prietaiso naudojimas ir veikimo principas

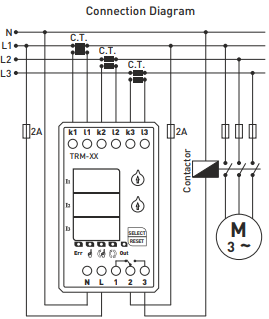

1. Įrenginį prijunkite pagal jungimo schemą.
2. Baigę jungti laidus, įjunkite maitinimą. Įjungus prietaisą, ekrane 5 sekundes bus rodomos nustatytos vertės.
3. Naudodami valdiklį "A>" nustatykite viršsrovės vertę. Nustatyta vertė rodoma kairiajame ekrane.
4. Valdikliu "t" nustatykite uždelsimo laiką. Nustatyta vertė taip pat rodoma kairiajame ekrane.

Įjungus prietaisą:
- Įjungiama relė, išėjimo kontaktas persijungia į 3 gnybtą ir užsidega indikatorius OUT.
- Jei srovė viršija nustatytąją viršsrovės vertę (A>), prietaisas pradeda skaičiuoti uždelsimo laiką ir užsidega indikatorius ERR.
- Pasibaigus laikui, relė išsijungia, kontaktas persijungia į 1 gnybtą ir indikatorius OUT užgęsta.

TRM-300 serijos elektroninė srovės relė skirta automatiškai atjungti prietaisus, kai viršijama didžiausia leistina srovė.
Joje programuojamas suveikimo diapazonas, galimybė nustatyti suveikimo laiką ir grįžimo laiką.
Yra 3 programos grįžti į "darbinį" režimą - MANUAL, SEMI-AUTOMATIC, AUTOMATIC.

Atkūrimo režimai:

- Rankinis režimas: Įvykus viršįtampio gedimui, prietaisą reikia iš naujo nustatyti paspaudus Reset mygtuką. Šiuo režimu šviečia atitinkamas šviesos diodas.
- Pusiau automatinis režimas: po viršįtampio gedimo sistema automatiškai iš naujo nustatomas tris kartus, tada laukiama, kol įvykus kitam gedimui bus iš naujo nustatytas rankiniu būdu. Šiame režime šviečia atitinkamas šviesos diodas.
- Automatinis režimas: Sistema po kiekvienos viršįtampio klaidos automatiškai iš naujo nustatomas. Šiuo režimu šviečia LED indikatorius.

Pastaba: norėdami pakeisti režimą, palaikykite SELECT mygtuką 10 sekundžių. Pakeitus režimą, užsidegs atitinkamas šviesos diodas.

Asimetrija 50 % (fiksuota)

Jei skirtumas tarp didžiausios ir mažiausios fazinės srovės viršija 50 %, prietaisas per 2 sekundes pereis į asimetrijos klaidos režimą.
(Tai apsaugo sistemą nuo pažeidimų, jei varikliui veikiant sutrinka viena fazė).

Asimetrijos klaidos metu:
- Klaidą sukėlusių dviejų fazių ekrano grupė mirksės ir užsidegs ERR indikatorius.
- Norint grįžti iš asimetrijos klaidos režimo, prietaisą reikia iš naujo nustatyti rankiniu būdu.

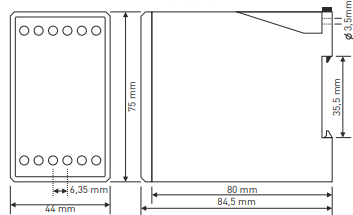

Techniniai parametrai:

- Darbinė įtampa: 150-260 V AC.
- Darbinis dažnis: 50/60 Hz
- Energijos suvartojimas: < 6 VA
- Darbinė temperatūra: nuo -20 °C iki +55 °C
- Ekranas: 3×3 skaitmenys, 5 šviesos diodai
- Viršsrovės nustatymas (A>): 190-300 A
- Atidėjimo laikas: 1-200 s
- Prijungimo tipas: gnybtų jungtis
- Kontaktai: 5 A / 250 V AC (aktyvioji apkrova)
- Laidų skersmuo: 2,5 mm²
- Svoris: ne daugiau kaip 250 g
- Tvirtinimas: ant DIN bėgio
- Darbinis aukštis: < 2000 m

Pastaba: TRM-50, TRM-100, TRM-200 ir TRM-300 modeliai gali būti naudojami tik su kartu su įrenginiu pateikiamais srovės transformatoriais.
