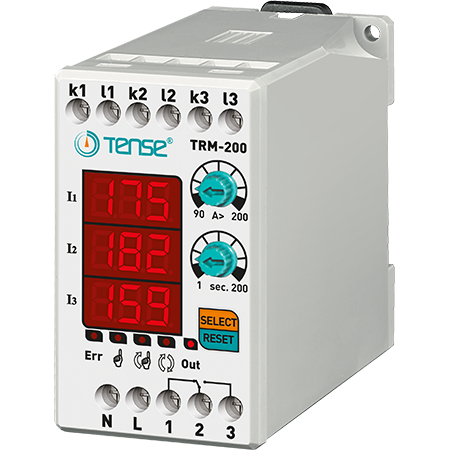

Skaitmeninė viršįtampio relė su 3×3 skaitmenų LED ekranu TRM-200

Trifazė srovės relė, skirta 90-200 A apkrovos srovei valdyti / riboti, gamintojas TENSE (Turkija)

Skaitmeninės viršįtampių relės TRM-200 skirtos apsaugoti apkrovas nuo didelės srovės sukeliamos žalos ir kartu leidžia stebėti jų veikimą.

- 90-200 A (reguliuojama viršsrovės vertė)
- 50 % fiksuota srovės asimetrija
- reguliuojamas klaidos uždelsimo laikas
- reguliuojamas veikimo režimas (automatinis, pusiau automatinis, rankinis)

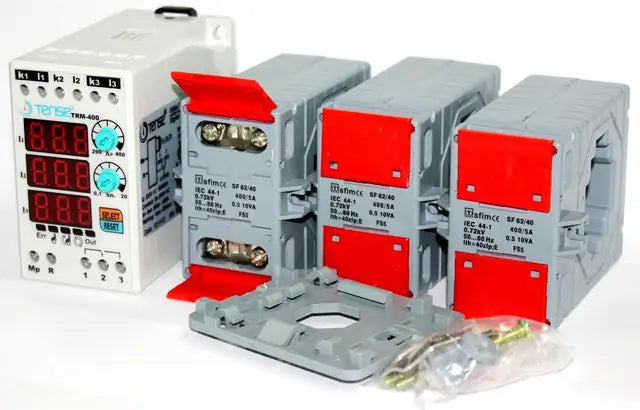

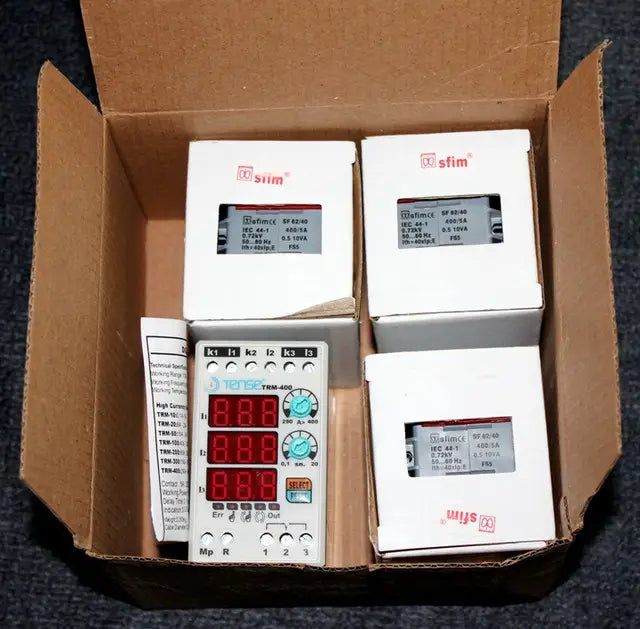

- Įsigydami TENSE prekės ženklo srovės relę, gaunate paruoštą naudoti prietaisą - į komplektą įeina srovės transformatoriai.

Prietaiso naudojimas ir veikimo principas

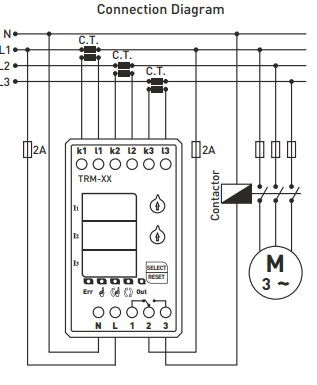

1. Įrenginį prijunkite pagal jungimo schemą.
2. Baigę jungti laidus, įjunkite maitinimą. Po įjungimo 5 sekundes ekrane rodomos nustatytos vertės.
3. Naudodami valdiklį "A>" nustatykite viršsrovės vertę. Nustatyta vertė rodoma kairiajame ekrane.
4. Valdikliu "t" nustatykite uždelsimo laiką. Nustatyta vertė taip pat rodoma kairiajame ekrane.

Įjungus prietaisą:
- Įjungiama relė, išėjimo kontaktas persijungia į 3 gnybtą ir užsidega indikatorius OUT.
- Jei srovė viršija nustatytąją viršsrovės vertę (A>), prietaisas pradeda skaičiuoti uždelsimo laiką ir užsidega indikatorius ERR.
- Praėjus nustatytam laikui, relė išsijungia, kontaktas persijungia į 1 gnybtą ir indikatorius OUT užgęsta.

Aprašymas

TRM-200 serijos elektroninė srovės relė skirta automatiškai atjungti prietaisus, kai viršijama didžiausia leistina srovė.
Ji turi programuojamą perjungimo diapazoną, uždelsimo laiką ir grįžtamojo įjungimo laiko nustatymus.
Yra 3 grįžimo į darbinę būseną režimai - rankinis, pusiau automatinis, automatinis.

Atkūrimo režimai:

- Rankinis režimas: Įvykus viršįtampio gedimui, prietaisą reikia atstatyti į pradinį režimą paspaudžiant Reset mygtuką. Šiame režime šviečia atitinkamas šviesos diodas.
- Pusiau automatinis režimas: Po viršįtampio gedimo sistema automatiškai iš naujo nustatomas tris kartus, tada laukiama, kol įvykus kitam gedimui, prietaisas bus iš naujo nustatytas rankiniu būdu. Šiame režime šviečia atitinkamas šviesos diodas.
- Automatinis režimas: sistema automatiškai iš naujo nustatomas po kiekvieno viršįtampio gedimo. Šiuo režimu šviečia atitinkamas šviesos diodas.

Pastaba: norėdami pakeisti režimą, palaikykite SELECT mygtuką 10 sekundžių. Pakeitus režimą, užsidega atitinkamas LED indikatorius.

Asimetrija 50 % (fiksuota)

Jei skirtumas tarp didžiausios ir mažiausios fazinės srovės viršija 50 %, prietaisas per 2 sekundes pereina į asimetrijos klaidos režimą.
(Tai apsaugo sistemą nuo pažeidimų, jei varikliui veikiant sutrinka fazė).

Asimetrijos klaidos metu:
- Blyksi dviejų fazių, dėl kurių įvyko klaida, ekrano grupė ir užsidega indikatorius ERR.
- Norint grįžti iš asimetrijos klaidos režimo, prietaisą reikia iš naujo nustatyti rankiniu būdu.

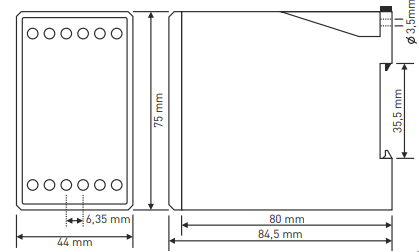

Techniniai parametrai:

- Darbinė įtampa: 150-260 V AC.
- Darbinis dažnis: 50/60 Hz
- Energijos suvartojimas: < 6 VA
- Darbinė temperatūra: nuo -20 °C iki +55 °C
- Ekranas: 3x3 skaitmenys, 5 šviesos diodai
- Viršsrovės nustatymas (A>): 90-200 A
- Uždelsimo laikas: 1 s - 200 s
- Prijungimo tipas: gnybtas
- Kontaktai: 5 A / 250 V AC (aktyvioji apkrova)
- Laidų skersmuo: 2,5 mm²
- Svoris: ne daugiau kaip 250 g
- Tvirtinimas: ant DIN bėgio
- Darbinis aukštis: < 2000 m

Pastaba : TRM-50, TRM-100, TRM-200 ir TRM-300 gali būti naudojami tik su pridedamais srovės transformatoriais.

TRM-400 galima naudoti su 400/5 srovės transformatoriumi, tiekiamu kartu su TRM-400.
