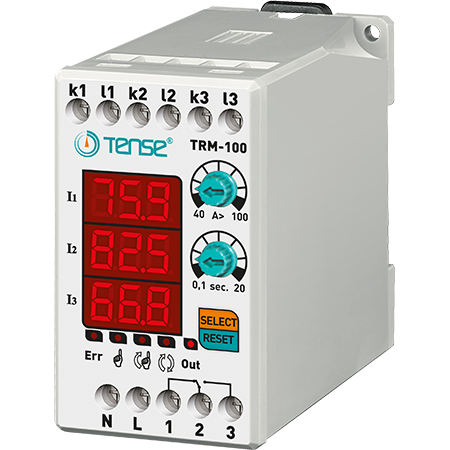

Skaitmeninė viršįtampio relė su 3×3 skaitmenų LED ekranu TRM-100

Trijų fazių srovės relė, skirta 40-100 A apkrovos srovei valdyti ir riboti, gamintojas TENSE (Turkija)

Skaitmeninės viršįtampių relės TRM-100 skirtos apsaugoti apkrovas nuo didelės srovės sukeliamos žalos, kartu leidžiant kontroliuoti veikimą.

- 40-100 A (reguliuojama viršsrovės vertė)
- 50 % fiksuota srovės asimetrija
- Reguliuojamas gedimo uždelsimo laikas
- Reguliuojamas veikimo režimas (automatinis, pusiau automatinis, rankinis)

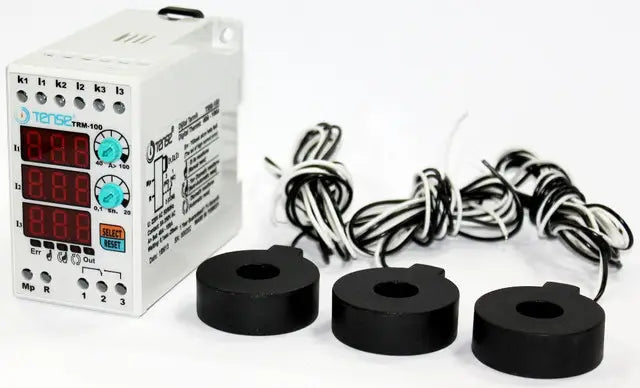

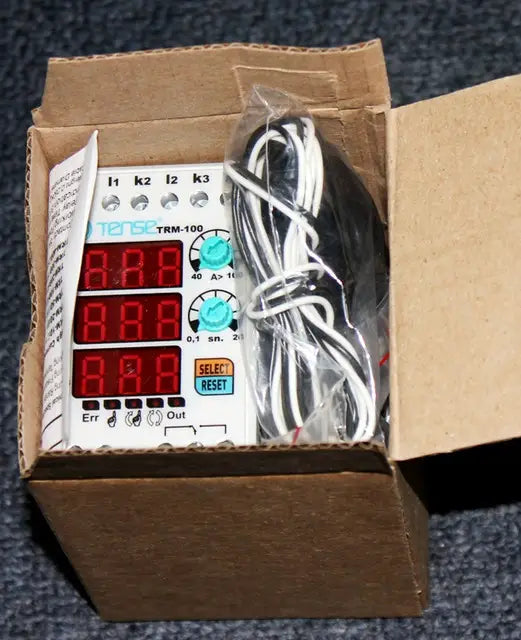

- Įsigydami TENSE srovės relę gaunate sukomplektuotą ir darbui paruoštą įrenginį - į komplektą įeina srovės transformatoriai.

Įrenginio naudojimas ir veikimo principas

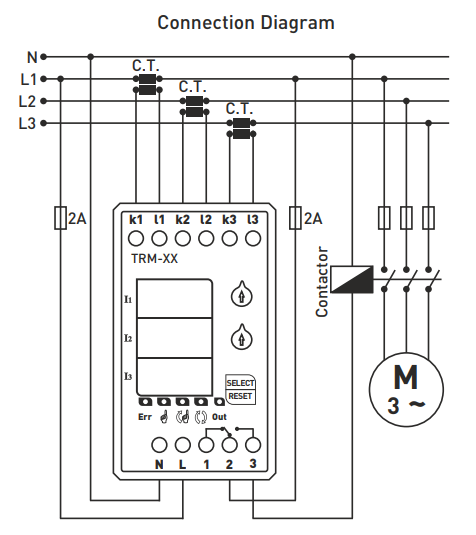

1. Įrenginį prijunkite pagal jungimo schemą.
2. Baigę jungti laidus, įjunkite maitinimą. Po įjungimo 5 sekundes ekrane rodomos nustatytos vertės.
3. Naudodami valdiklį "A>" nustatykite viršsrovės vertę. Nustatyta vertė rodoma kairiajame ekrane.
4. Valdikliu "t" nustatykite uždelsimo laiką. Nustatyta vertė taip pat rodoma kairiajame ekrane.

Įjungus prietaisą:
- relė įsijungia, išėjimo kontaktas persijungia į 3 gnybtą ir įsižiebia indikatorius OUT.
- jei srovė viršija nustatytąją viršsrovės vertę (A>), prietaisas pradeda skaičiuoti uždelsimo laiką ir įsižiebia indikatorius ERR.
- pasibaigus laikui relė išsijungia, kontaktas persijungia į 1 gnybtą ir indikatorius OUT užgęsta.

Aprašymas

TRM-100 serijos elektroninė srovės relė skirta automatiškai atjungti prietaisus, kai viršijama didžiausia leistina srovė.
Joje galima nustatyti perjungimo srovę, uždelsimo laiką ir įjungimo laiką.
Galimos trys programos, skirtos grįžti į "darbinį" režimą: MANUAL (rankinis), SEMI-AUTOMATIC (pusiau automatinis) ir AUTOMATIC (automatinis).

Atkūrimo režimai:

- Rankinis režimas: Po viršįtampio gedimo prietaisą reikia iš naujo nustatyti paspaudus Reset mygtuką. Šiame režime šviečia atitinkamas šviesos diodas.
- Pusiau automatinis režimas: po viršįtampio gedimo sistema automatiškai iš naujo nustatomas tris kartus, tada laukiama, kol įvykus kitam gedimui, prietaisas bus iš naujo nustatytas rankiniu būdu. Šiame režime šviečia atitinkamas šviesos diodas.
- Automatinis režimas: po kiekvieno viršįtampio gedimo sistema iš naujo nustatomas automatiškai. Šiuo režimu šviečia atitinkamas šviesos diodas.

Pastaba: norėdami pakeisti režimą, palaikykite SELECT mygtuką 10 sekundžių. Pakeitus režimą, užsidegs atitinkamas LED indikatorius.

Asimetrija 50 % (fiksuota)

Jei skirtumas tarp didžiausios ir mažiausios fazės srovės viršija 50 %, prietaisas per 2 sekundes pereina į asimetrijos gedimo režimą.
(Tai apsaugo sistemą nuo žalos, jei varikliui veikiant prarandama viena fazė).

Asimetrijos gedimo metu:
- Abiejų gedimą sukėlusių fazių ekrano grupė mirksės ir užsidegs ERR indikatorius.
- Norint išeiti iš gedimo režimo, prietaisą reikia iš naujo nustatyti rankiniu būdu.

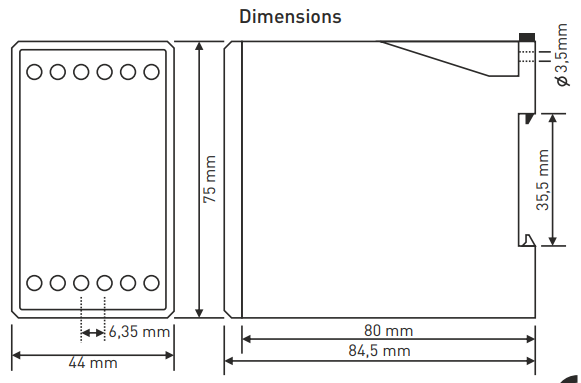

Techniniai parametrai:

- Darbinė įtampa: 150-260 V AC.
- Darbinis dažnis: 50/60 Hz
- Energijos suvartojimas: < 6 VA
- Darbinė temperatūra: nuo -20 °C iki +55 °C
- Ekranas: 3x3 skaitmenys, 5 šviesos diodai
- Viršsrovės nustatymas (A>): 40-100 A
- Uždelsimo laikas: 0,1 s - 20 s
- Prijungimo tipas: gnybtas
- Kontaktai: 5 A / 250 V AC (aktyvioji apkrova)
- Laidų skersmuo: 2,5 mm²
- Svoris: ne daugiau kaip 250 g
- Tvirtinimas: ant DIN bėgio
- Darbinis aukštis: < 2000 m

Pastaba: TRM-50, TRM-100, TRM-200 ir TRM-300 gali būti naudojami tik su pridedamais srovės transformatoriais.
TRM-400 galima naudoti su 400/5 srovės transformatoriumi, tiekiamu kartu su TRM-400.
