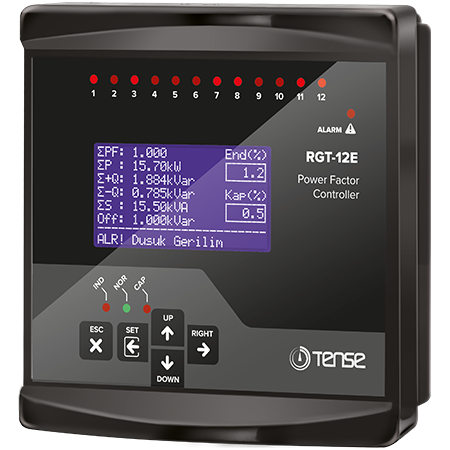

Galios koeficiento valdiklis 12 pakopų + TCR su 2,9" grafiniu LCD ekranu (TENSE) - RGT-12E

TENSE reaktyviosios galios valdiklis RGT-12E yra visiškai automatinis ir labai tikslus valdiklis, skirtas optimaliam kompensavimo pakopų valdymui elektros energijos sistemose. Naudojant skaitmeninį matavimą, pažangius algoritmus ir grafinį LCD ekraną, užtikrinamas stabilus galios koeficientas, veiksmingas reaktyviosios galios valdymas ir kompensavimo įrangos apsauga.

Pagrindinės savybės ir funkcijos

Automatinis kompensavimo pakopų nustatymas

Valdiklis pats save sukonfigūruoja įjungus maitinimą:

• Automatiškai nustato prijungtų kondensatorių pakopų dydį

• taip pat galima įvesti parametrus rankiniu būdu

• sistema nuolat tikrina kiekvienos pakopos būseną

Pažangus perjungimo valdymas

Valdiklis įjungia ir išjungia pakopas taip, kad:

• būtų pasiektas stabilus galios koeficientas su minimaliu perjungimų skaičiumi

• atskiros pakopos būtų tolygiai apkrautos

• pirmenybė teikiama kondensatoriams su mažiausia likutine įkrova

• vienu metu būtų tikrinama kiekvienos pakopos būklė (gedimai, galios pokyčiai, išėmimas ir pakartotinis įjungimas)

TCR (tiristorinis jungiamasis reaktorius) palaikymas

Valdiklis suteikia galimybę valdyti kompensaciją su tiristoriniais jungiamaisiais reaktoriais, o tai idealiai tinka:

• Pramonės reikmėms

• dinaminei kompensacijai

• sistemoms, kuriose dažnai keičiasi apkrova

pažangiam matavimui ir analizei

• Harmoninių įtampų ir srovių iki 31-osios harmonikos matavimas

• Bendros energijos stebėsena (importas ir eksportas)

• Kiekvienos fazės THD-V ir THD-I matavimai

• Galios analizės generavimas (20 pavyzdžių po 9999 min.) - labai naudinga projektuojant kompensacinius mazgusLankstuskompensacinių elementų jungimas

Taikymo parinktys:

• Vienfaziai kondensatoriai

• dviejų fazių kondensatoriai

• trifaziai kondensatoriai

• šuntavimo reaktoriai

Reguliuojamos laiko funkcijos

Galima nustatyti:

• intervencijos laiką

• iškrovimo laikas

• nusistovėjimo laikas
  Tai leidžia tiksliai pritaikyti valdymą prie operacijos pobūdžio.

Generatoriaus funkcijos

Reguliatorius turi:

• generatoriaus valdymo įvestį

• generatoriaus maitinimo kompensavimo funkcija

Techninės savybės (trumpa apžvalga)

• 12 relinių kompensavimo išėjimų

• TCR palaikymas

• Grafinis 2,9" LCD ekranas

• Automatinis pakopos nustatymas

• Harmonikų matavimas iki 31-os eilės

• Energijos statistika ir istorija

• THD-V / THD-I

• Vienfazės, dvifazės ir trifazės pakopos palaikymas

• Programuojamas išjungimo, įjungimo ir iškrovimo laikas

• Apsauga nuo gedimų pakopose
