Išsamus aprašymas - Panelinis temperatūros reguliatorius DT48-EM, PID ir įjungimas/išjungimas

Produkto aprašymas

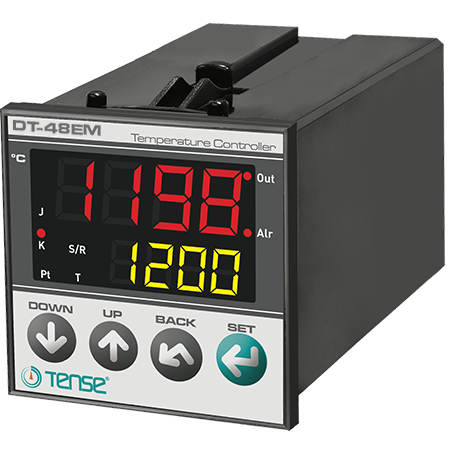

Skydo temperatūros valdiklis DT48-EM yra vieno kanalo valdiklis, skirtas šildymui su universalia įvestimi. Jis palaiko varžinį jutiklį Pt100 ir J, K, T, R, Stipo termoporas.

Jis turi dviejų eilučių, gerai įskaitomą ekraną:

• Viršutinė raudona linija - skaitmenys 9 mm

• Apatinė geltona linija - skaitmenys 7 mm

Valdiklis netinka aušinimo valdymui.

Išėjimai

• SPDT relė 2A / 250 VAC, skirta varžinei apkrovai

• Skaitmeninė išvestis 12 VDC / 20 mA maks. 12 VDC / 20 mA SSR relei

Mechaniniai parametrai

• Matmenys: 48 × 48 × 90 mm

• Montavimo anga: 46 × 46 mm

• Maitinimo šaltinis: 230 V AC

Tipinės taikymo sritys

Temperatūros kontrolė pramonėje:

• Lengvosios pramonės mašinos ir įrenginiai

• Maisto perdirbimo įmonės

• terminiai procesai

• mažos krosnys

• technologinių padalinių automatizavimas

Valdiklio funkcijos ir ypatybės

• PID temperatūros reguliatorius

• Automatinis PID parametrų derinimas

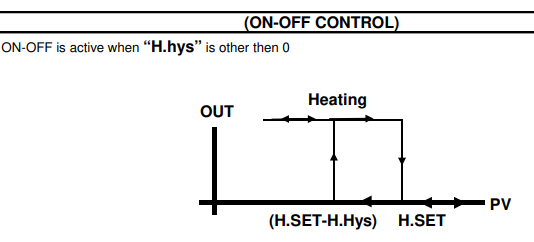

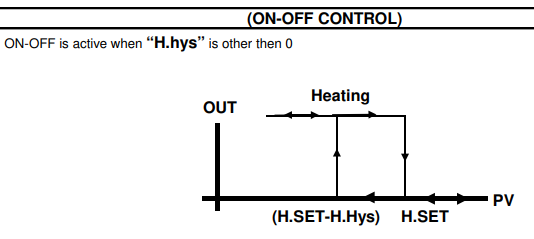

• Pasirenkamas valdymo tipas: P, PI, PD, PID, ON/OFF

• Rampos įjungimo režimas

• PID/PI apsaugos nuo įsibėgėjimo funkcija

• Reguliuojamos viršutinė ir apatinė SET ribos

• Vienu metu rodomos Sv (pageidaujama) ir Pv (faktinė) vertės

• Šaltosios sandūros kompensavimas (T/C)

• Linijos varžos kompensavimas (Pt100)

• Linijinis perskaičiavimas pagal °C/mV ir °C/Ohm lenteles

• Poslinkio funkcija, leidžianti perkelti vertes visame diapazone

• Nustatymų apsauga slaptažodžiu

• Didelis matavimo tikslumas

• EEPROM atmintis nustatymams išsaugoti

• Lengvas prijungimas dėl 5.08 kištukinių jungčių

• 230 V kintamosios srovės maitinimo šaltinis

Įrengimo rekomendacijos

Užsakant rekomenduojama įsigyti:

• TK temperatūros jutiklį

• 2 vnt. 2A automatinių jungiklių įvesties ir išvesties kanalų apsaugai

DT48-EM TENSE matavimo skalė
