Detalus aprašymas - Laiko uždelsimo relė ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

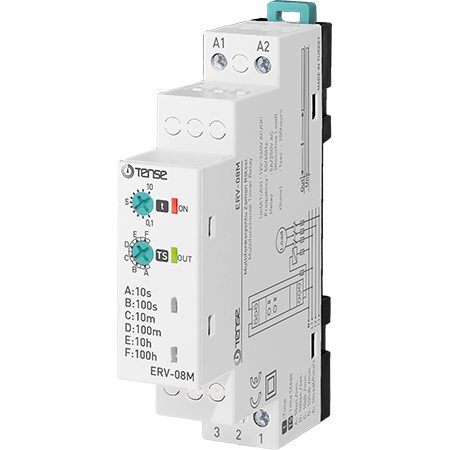

Laiko relė ERV-08M yra universali uždelsimo relė, skirta valdyti uždelstą įjungimą įjungus maitinimo įtampą. Ji pasižymi plačiu laiko diapazonu nuo 0,1 s iki 100 val., universaliu 12-230 V AC/DC maitinimo šaltiniu, paprastu valdymu ir montavimu ant DIN bėgio.

Ji tinka automatikos programoms, ventiliatoriams, varikliams, apšvietimui, kontaktoriams ir kitiems prietaisams, kuriems reikalingas uždelstas įjungimas, valdyti.

Pagrindinės savybės

• Uždelsto įjungimo funkcija, kai įjungiama įtampa.

• Platus laiko intervalas: nuo 0,1 s iki 100 val.

• Universalus maitinimo šaltinis: 12-230 V AC/DC (4 VA)

• 1× SPDT perjungimo kontaktas ( NO/NC), 5A/250VAC

• Du LED indikatoriai:

  • Įjungtas (raudonas) - yra maitinimas

  • OUT (žalias) - išėjimo relės būsena

• Laiko nustatymas dviem sukamaisiais potenciometrais

• Montavimas ant DIN bėgio 35 mm

• IP20 apsauga

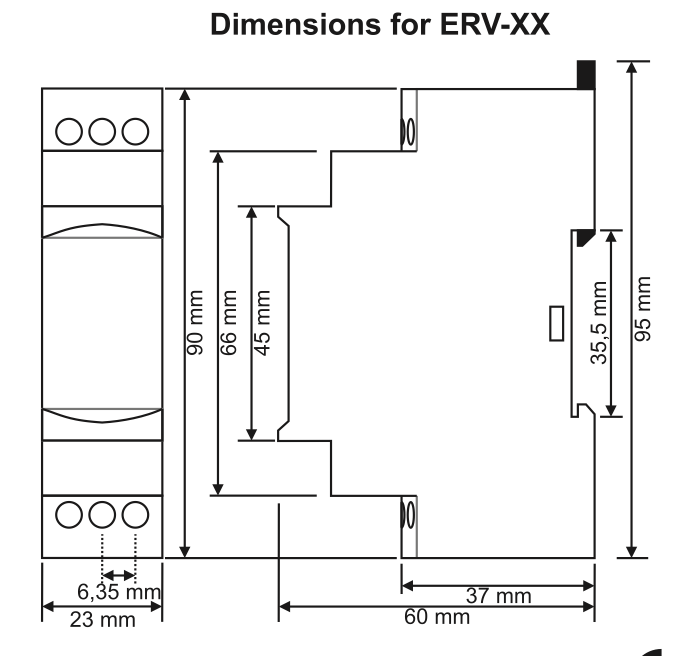

• Kompaktiški matmenys: 91 × 18 × 65 mm

Valdikliai ir funkcijos

LED indikacija

• Įjungta (raudona) - relė įjungta

• OUT (žalia, nuolat šviečia) - išėjimo relė įjungta (prijungtas 2-3 kontaktas)

• OUT (žalia, mirksinti ) - skaičiuojama iki perjungimo

Laiko nustatymas

Laiko relė leidžia dviem potenciometrais sukurti tikslų uždelsimą:

1. Potenciometras "t" (nuo 0,1 iki 10)
   - tikslus reguliavimas % viso diapazono
   - 0,1 = 1 %, 10 = 100 %.

2. Potenciometras "TS" - diapazono pasirinkimas:

   • A = 10 s

   • B = 100 s

   • C = 10 min.

   • D = 100 min.

   • E = 10 val.

   • F = 100 val.

Laiko pakeitimas aktyvuojamas kitą kartą prijungus maitinimą.

Perjungimo funkcija

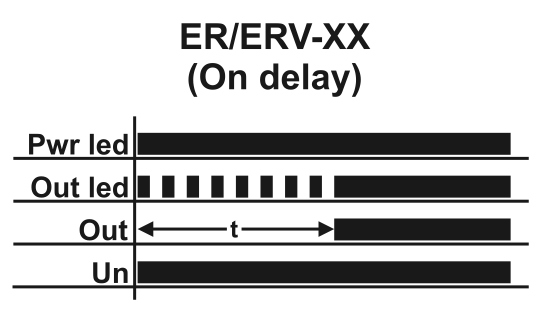

1) Įjungimo uždelsimas - uždelstas įjungimas (2-3 gnybtai, NO)

• Prijungus maitinimą, pradedamas skaičiuoti nustatytas laikas

• Pasibaigus laikui, įjungiama išėjimo relė (RLY ) - įjungiamas kontaktas 2-3 (NO → COM)

2) Išjungimo uždelsimas per NC kontaktą (gnybtai 2-1)

• Kontaktas 2-1 (NC) įjungiamas net ir nesant maitinimo šaltinio

• Prijungus maitinimą, prasideda atgalinis laiko skaičiavimas

• Pasibaigus laikui, 1-2 kontaktai atsidaro

Naudojant

Laikmačio relė ERV-08M naudojama tais atvejais, kai įvykus tam tikram įvykiui reikia įjungti uždelstą įjungimą:

• Ventiliatorius įsijungia tik įjungus šviesą (tualetas, vonios kambarys)

• Apšvietimas garaže arba koridoriuje atidarius duris

• Laipsniškas variklių įjungimas

• Uždelstas kontaktorių įjungimas

• Kelių grandinių nuoseklus įjungimas

• Vėluojantis prietaisų įjungimas

Laiko skaičiavimas prasideda, kai į relę įjungiamas maitinimas.
