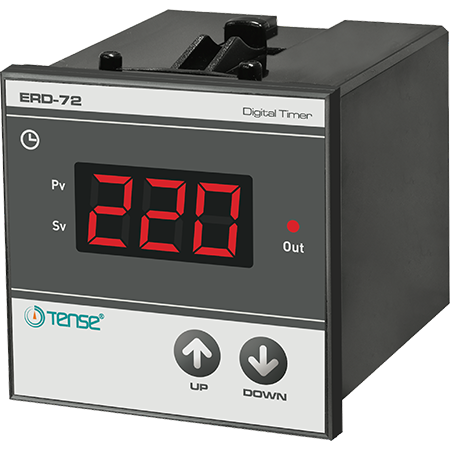

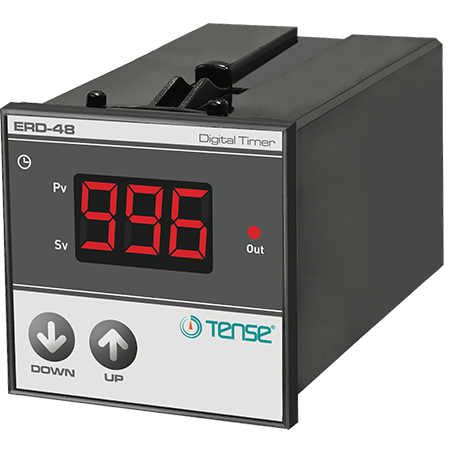

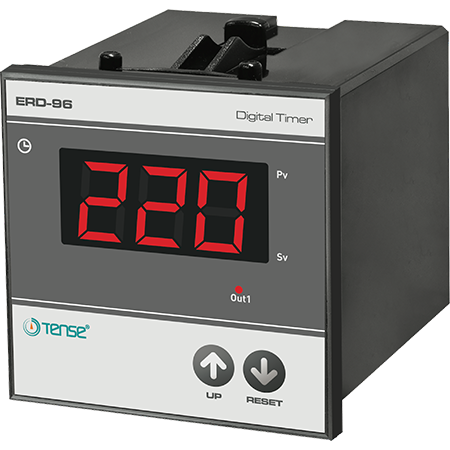

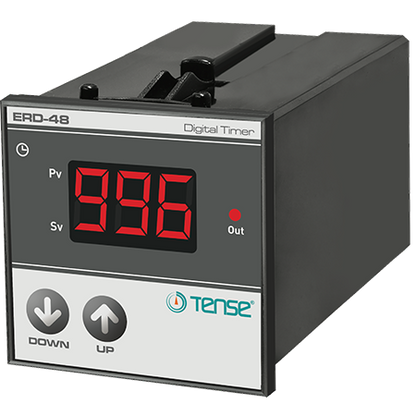

Laiko relės ERD-96 ERD-48, ERD-72 - TENSE

Uždelsto veikimo laikmatis / ciklinių impulsų relė / simetrinių ir asimetrinių impulsų generatorius

Laiko relė ERD-96 ERD-48, ERD-72 skirta įjungti laiko vėlinimą arba generuoti ciklinius impulsus įvairiems procesams automatizavimo ir valdymo sistemose (ACS) valdyti.
Ji ypač tinka naudoti

• kintamosios srovės sistemose,

• plaukimo baseinų ir technologijų valdymui,

• avarinėse ir apsaugos sistemose,

• bendrajai automatizacijai ir nuosekliam įrenginių valdymui.

Pagrindinės savybės

• Dvi pagrindinės funkcijos

  • Įjungimo laikmatis

  • Ciklinė relė (impulsų generatorius - simetriniai/asimetriniai impulsai)

• Platus laiko intervalas:
  nuo 0,1 s iki 999 min.

• Laiko atskaitymo indikacija - skaitmeninis likusio laiko rodmuo (aušinimo laikas)

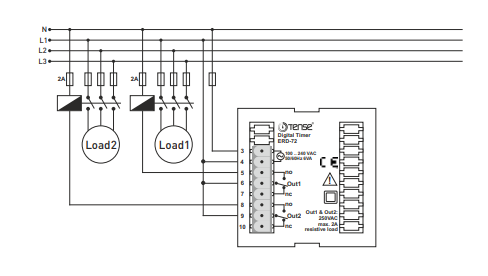

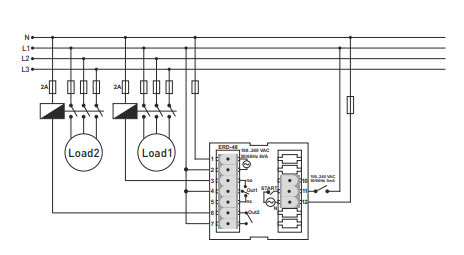

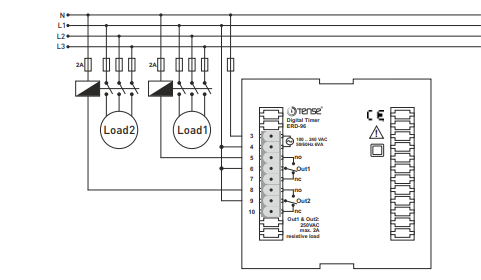

• Paprastas prijungimas per gnybtų bloką

• Tinka universaliam naudojimui kintamosios srovės tinkluose 100...240 V

Techniniai duomenys

Mechaniniai ir ekrano parametrai

• Ekranas: 3 skaitmenų 7 segmentų LED ekranas

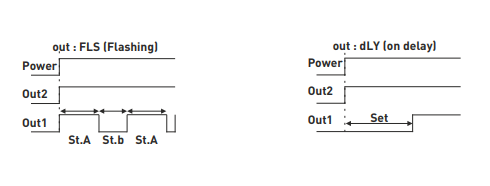

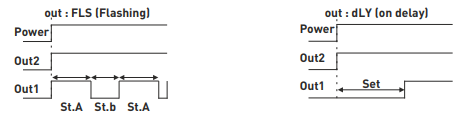

Funkcijos

• Iškart po paleidimo (Out2)

• Uždelstas išėjimas po paleidimo (Out1)

Įėjimai

• START įvestis: 11-12 kontaktai

  • 100...240 V AC, 50/60 Hz

  • Vartojimas ne daugiau kaip 3 mA

  • Laikas

• Diapazonai:

  • 99,9 s

  • 999 s

  • 99,9 min.

  • 999 min
    (pasirinktinai)

• Skiriamoji geba:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Tikslumas: ±1,5 % nustatytos vertės

Išėjimai

• Out1 - uždelstas išėjimas:

  • NO-O-NC relė

  • 250 V AC, 2 A (varžinė apkrova)

• Išėjimas2 - Skubus išėjimas:

  • NO-O relė

  • 250 V AC, 2 A (varžinė apkrova)

Maitinimo šaltinis

• Maitinimo įtampa: 100...240 V AC, 50/60 Hz

• Energijos suvartojimas: < 5 VA

Aplinkos sąlygos

• Darbo temperatūra: nuo -20 °C iki +55 °C

• Darbinis aukštis: iki 2000 m
