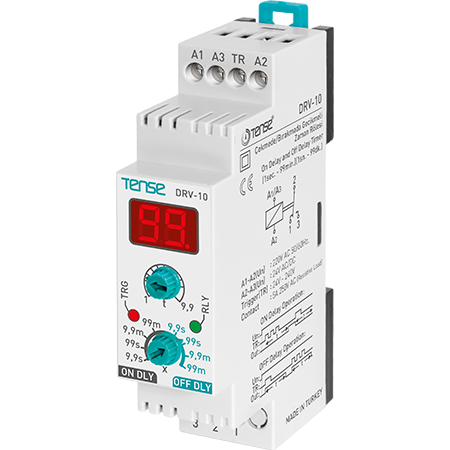

Skaitmeninė laiko relė DRV-10 su įjungimo/išjungimo uždelsimu, ekranu ir valdymo signalu

Skaitmeninė laiko relė DRV-10 yra universalus prietaisas, skirtas elektros įrangos valdymui pagal laiką. Joje galima nustatyti įjungimo arba išjungimo uždelsimą iki 99 minučių. Relė įjungiama valdymo signalu TR įėjime ir tinka buitinėms, komercinėms ir pramoninėms reikmėms, kai reikalingas tikslus laiko nustatymas.

Relė turi aiškų skaitmeninį ekraną, LED būsenos indikaciją ir universalų 230 V AC/DC arba 24 V AC/VDC maitinimo šaltinį. Dėl siauros konstrukcijos ji užima tik minimalią vietą stove.

Funkcijos ir ypatybės

Skaitmeninis ekranas
Leidžia lengvai nustatyti ir stebėti atgalinį skaičiavimą. Rodo laiką sekundėmis arba minutėmis, priklausomai nuo pasirinkto režimo.

Du veikimo režimai - įjungimo uždelsimas ir išjungimo uždelsimas
. Relė gali būti naudojama prietaiso įjungimo arba išjungimo uždelsimui pagal valdymo signalą.

Perjungimas per TR įvestį
Laiko funkcijos aktyvuojamos signalo TR (TRG) įvesties kylančia briauna.

LED indikacija
Du šviesos diodai rodo maitinimo šaltinio būseną ir relės ritės būseną.

Universalus maitinimo šaltinis
- 230 V AC/DC (A1-A2 gnybtai)
- 24 V AC/VDC (A2-A3 gnybtai)

Lengvas montavimas ant DIN bėgio
Kompaktiškas dizainas (23 mm pločio) leidžia įrengti net mažose spintelėse. IP20 apsauga.

Techniniai parametrai

• Laiko diapazonas: 1 s - 99 min.

• Kontaktas: 1× jungiamasis NO/NC, 5 A / 250 V AC

• LED indikacija: maitinimo šaltinis, relės ritė

• Maitinimo šaltinis:
  - 230 V AC/DC / 4 VA (A1-A2)
  - 24 V AC/VDC (A2-A3)

• Tvirtinimas: 35 mm DIN bėgelis

• Apsauga: IP20

• Matmenys: 90 × 23 × 58 mm

Taikymas

Relė tinka:

• ventiliatorių (tualetas, vonios kambarys), apšvietimo uždelstam įjungimui

• variklio paleidimo valdymui

• uždelstam kontaktorių perjungimui

• Laiku valdomiems procesams buityje ir pramonėje

Kai įjungiamas signalas, įjungiamas laiko nustatymas pagal pasirinktą režimą. Skaičiavimas matomas ekrane.

Veikimo aprašymas

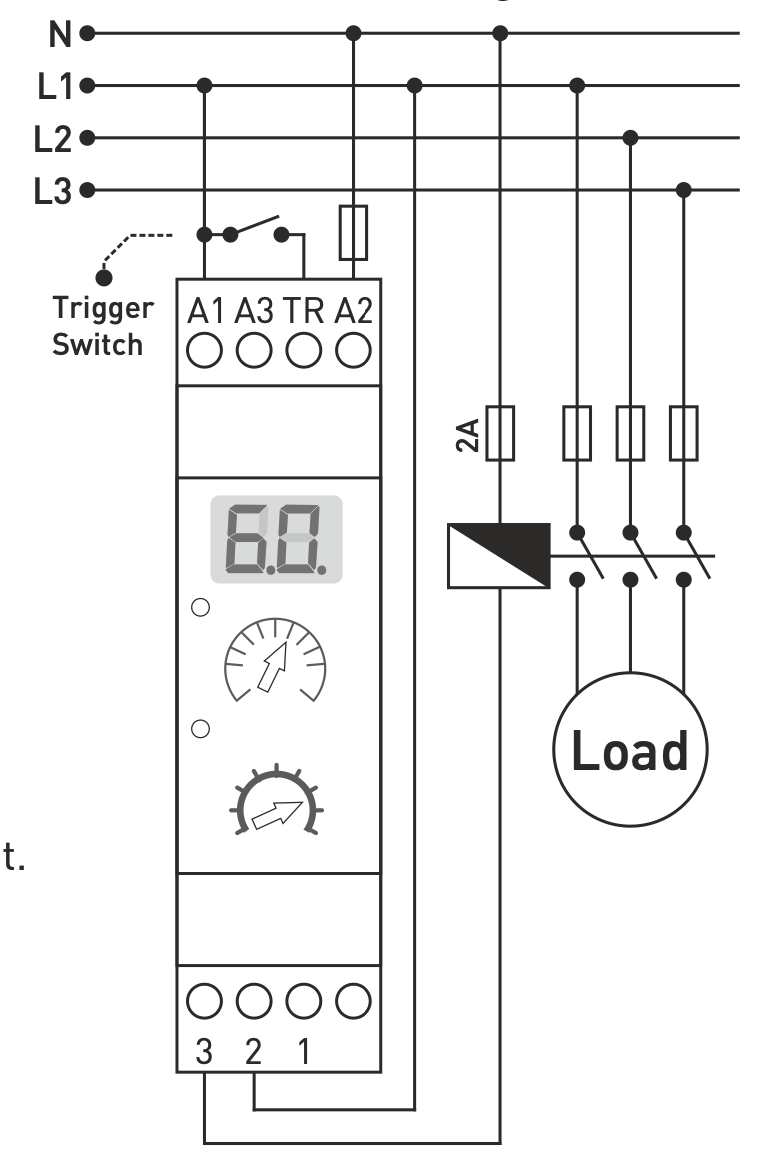

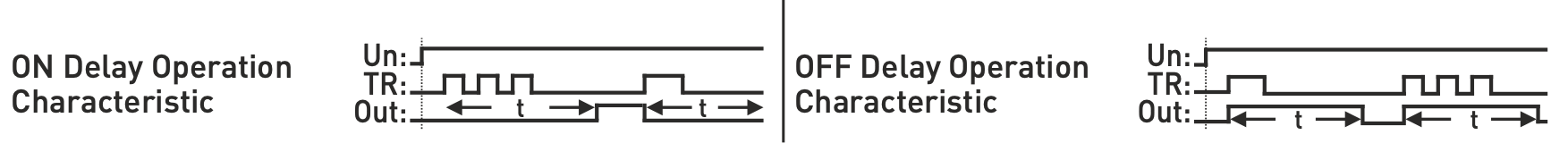

ON Delay - uždelstas įjungimas

• Po signalo TR įėjime pakilimo krašto prasideda nustatyto laiko skaičiavimas.

• Praėjus šiam laikui, įjungiamas relės NO kontaktas.

• Relė lieka įjungta iki kito signalo TRG įėjime pakilimo krašto.

• Ekrane rodomas atgalinis skaičiavimas iki įjungimo.

Išjungimo uždelsimas

• Po signalo kylančiojo krašto signalo relė įsijungia iš karto.

• Relė išlieka įjungta laikmačio nustatytą laiką.

• Ekrane rodomas atgalinis laiko skaičiavimas iki išsijungimo.
