Komutatorių grupė 0-1-2-2-3-4-5-5-6-7 pakopinis kumštelinis paketų jungiklis

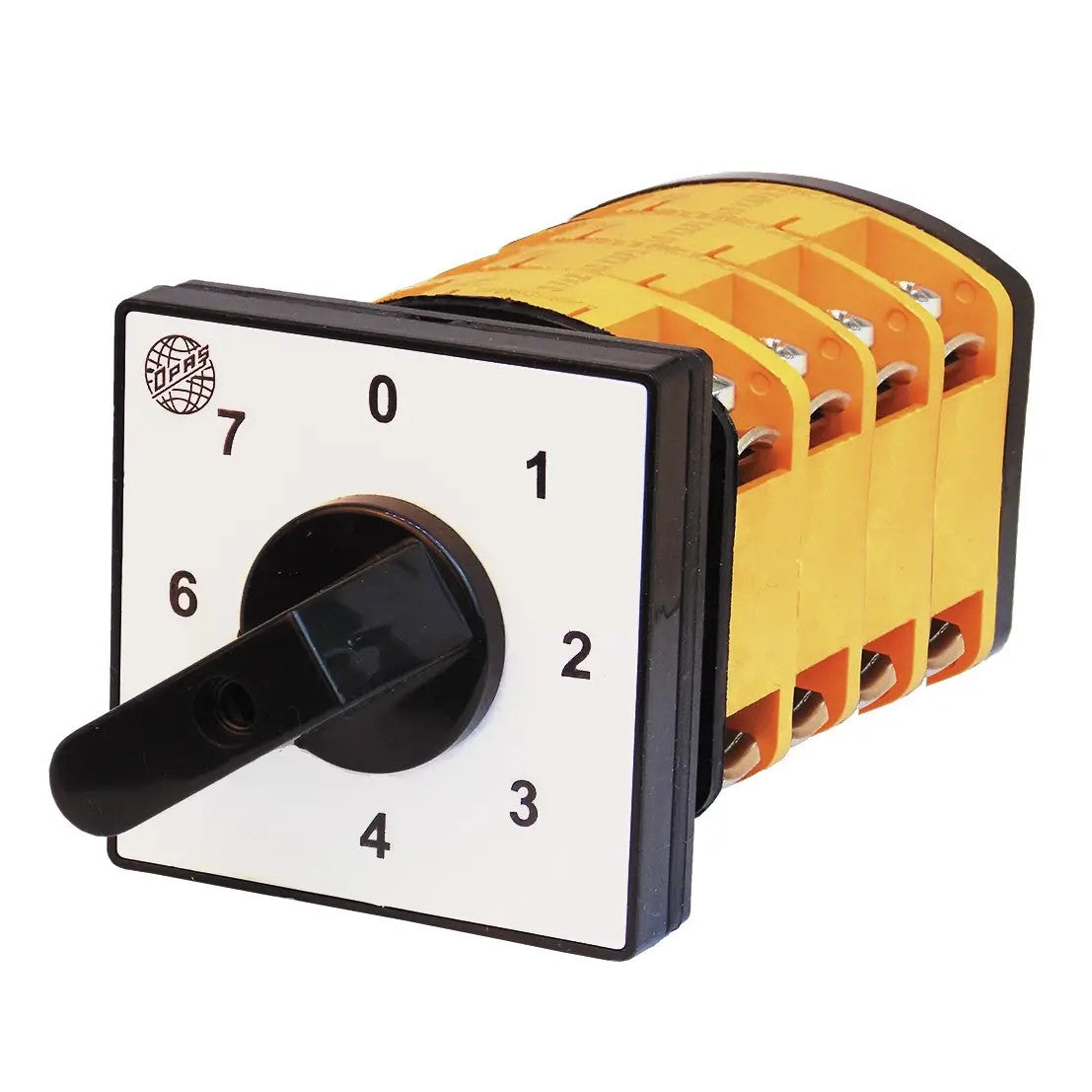

Sukamojo kumštelio paketų grupės 0-1-2-2-3-4-4-5-6-7 žingsninis/pakopinis komutatoriaus jungiklis, YPT117K, gamintojas OPAŞ (Turkija)

Paketo (grupės) jungikliai skirti žemos įtampos grandinėms perjungti rankiniu būdu. Jie naudojami pagrindinėms ir valdymo grandinėms sudaryti, elektros varikliams ir kitiems mažos galios prietaisams įjungti ir išjungti. Šios serijos jungikliai išsiskiria kompaktiškais matmenimis, dideliu elektriniu ir mechaniniu atsparumu.

Grupinis jungiklis leidžia palaipsniui perjungti atskiras pakopas, išlaikant jau perjungtas ankstesnes. Tinka, pavyzdžiui, trims 1 kW galios šildytuvams prijungti - nuoseklus perjungimas leidžia sukurti 1 kW, 2 kW, 3 kW ... iki 7 kW šildymo galią.

Pagrindinės savybės

• Sukamasis kumštelinis jungiklis žemos įtampos grandinėms

• Daugelio padėčių schema 0-1-2-3-3-4-5-6-7

• Nuoseklus galios pakopų perjungimas

• Įmontuota konstrukcija

• Tinka vienfaziams įrenginiams

Techniniai parametrai

• Konstrukcija: kumštelinis valdymas

• Įrenginio tipas: sukamasis jungiklis

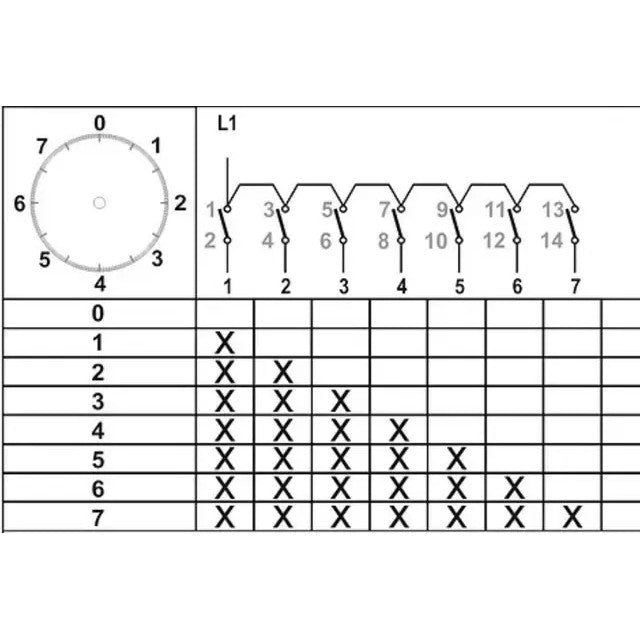

• Perjungimo schema: 0-1-2-2-3-4-5-6-7

• Polių skaičius: 1

• Fazių skaičius: 1

• Blokavimas: ne

• Apsaugos laipsnis: IP20

• Darbinė temperatūra: nuo -30 iki +55 °C

• Vardinės srovės: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Naudojimas

• Nuoseklus šildymo elementų perjungimas

• Kelių prietaiso veikimo režimų perjungimas

• Šildymo galios valdymas

• Vienfazės žemos įtampos valdymo grandinės
