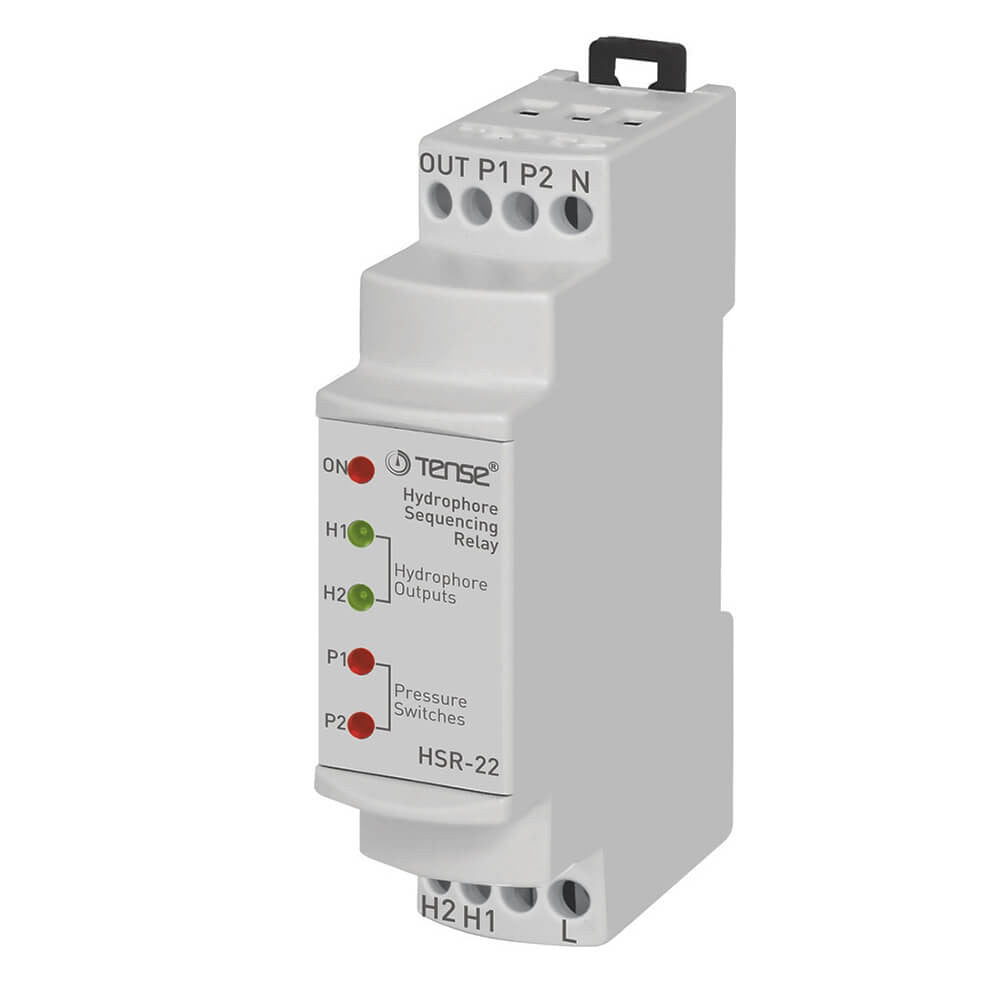

Hidroforų sekos relė

Bendra informacija

Hidroforo poslinkio relės buvo sukurtos taip, kad

įsijungti, kai reikia, ir veikti vienu metu.

Įrenginio naudojimas ir veikimo principas

Hidroforų seka yra tokia: (H1) - (H2) - (H3) ir (H1-H2) -.

(H2-H3) - (H1-H3). Jis įjungia hidroforus tuo pačiu skaičiumi,

kur jungikliai yra uždaryti, ir palaiko juos veikiančius "t" laikotarpį. Pasibaigus laikui "t", įsijungia kitas hidroforas arba hidroforų grupė ir

"t" taip tęsiamas toliau. Deaktyvuoja hidroforus tuo pačiu numeriu,

kai jungikliai yra atidaryti.

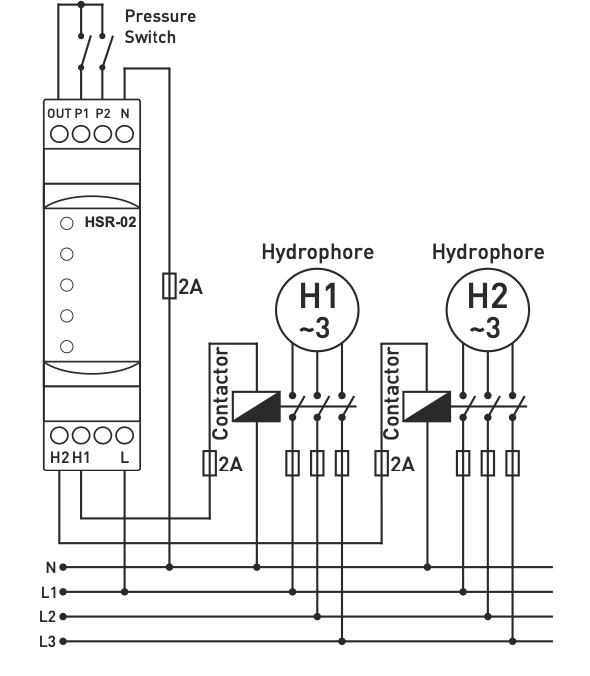

Pastaba: prie įėjimų ir išėjimų (P1, P2, P3) neprijunkite maitinimo.

slėgio jungiklio.

Techninė priežiūra

Išjunkite prietaisą ir atjunkite jį nuo jungčių. Prietaiso kūgį nuvalykite tamponu. Nenaudokite jokių laidų ar cheminių medžiagų, kurios galėtų

pažeisti prietaisą. Išvalę įsitikinkite, kad prietaisas veikia.

Įspėjimas

Įrenginį naudokite vadovaudamiesi naudojimo instrukcijomis.

Nenaudokite įrenginio drėgnoje aplinkoje.

Į komplektą įeina jungiklis ir automatinis jungiklis.

Padėkite jungiklį ir grandinės pertraukiklį netoli įrangos, kad operatorius galėtų juos lengvai pasiekti.

Pažymėkite jungiklį ir grandinės pertraukiklį kaip

įrangos atjungimo jungtis.

Techninės specifikacijos:

Darbinė įtampa (Un).....: 150-250 V AC

Darbinis dažnis.......: 50/60 Hz.

Darbinė galia..............: <6VA

Darbinė temperatūra....: -20°C.... +55°C

Laikas(t)......................: 10 min.

Ekranas......................: HSR-02=5 x LED, HSR-03=7 x LED

Prijungimo tipas............: Jungtis su gnybtu

Kontaktas.....................: 3A/250V AC (varžinė apkrova)

Hidrofonų skaičius........: 2 (HSR-02) ir 3 (HSR-03)

Kabelio skersmuo..............: 1,5 mm² (HSR-02), 2,5 mm² (HSR-03)

Svoris..........................: ne daugiau kaip 220 g.

Montavimas..........................: vertikalus montavimas ant skydo arba ant DIN bėgio.
