Garo katilų skysčio lygio relė (šulinys arba rezervuaras)

Brūkšninis kodas: SSR-19

Įprasta kaina: €33,44
Įprasta kaina: ~~€33,44~~
Išpardavimo kaina: €33,44
Vieneto kaina: už

be PVM: €28

Nėra sandėlyje

Produkto variantai

Aprašymas
Instrukcijos
Mokėjimo būdai
Garantija

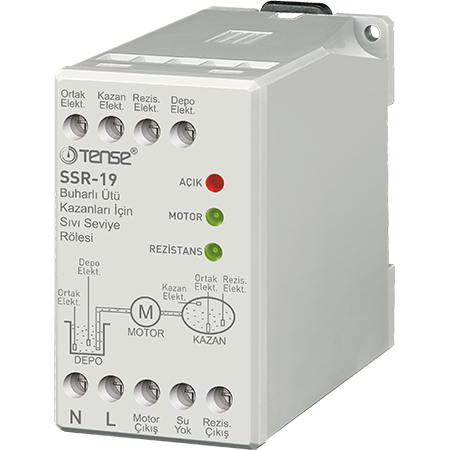

Katilo ir garo generatoriaus vandens lygio kontrolės relė

Produkto aprašymas

Vandens lygio kontrolės relė skirta naudoti katiluose, garo generatoriuose ir vandens šildymo sistemose, kur užtikrina automatinį elektrinės šildymo sistemos išjungimą, kai rezervuare nepakanka vandens.
Ji neleidžia šildytuvui veikti "sausai", apsaugo įrangą ir prailgina jos tarnavimo laiką.

Įrenginys veikia su dviem nepriklausomomis talpos sistemomis - TANK (šulinys / bakas ) ir BOILER (katilas / šildytuvas).

Įrangos funkcijos

Rezervuaro lygio kontrolė (TANK)

Kol vandens lygis yra aukščiau TANK elektrodo, siurblys veikia (dega indikatorius "variklio veikimas").
Vandens lygiui nukritus žemiau TANK elektrodo, siurblys išsijungia.

Katilo / šildytuvo lygio valdymas (BOILER)

Pasiekus BOILER jutiklio lygį, siurblys išsijungia - bakas yra pilnas.
Jei lygis boileryje nukrenta žemiau BOILER elektrodo, įsijungia 10 sekundžių delsa, po kurios siurblys automatiškai įsijungia ir pripildo vandens.

Elektrinis vandens šildymo valdymas (RES Elect)

Kai vanduo boileryje pasiekia RES Elect lygį, įjungiamas šildytuvas (kontrolinė lemputė išsijungia).
Vandens lygiui nukritus žemiau RES Elect lygio, šildytuvas išsijungs ir užsidegs kontrolinė lemputė.

Ši funkcija apsaugo šildytuvą nuo perkaitimo ar sunaikinimo, kai rezervuaras tuščias.

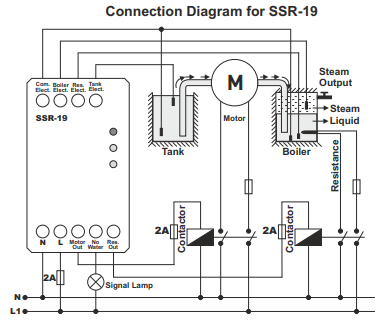

Elektros instaliacija (apžvalga)

Com Elect - bendrasis elektrodas (turi būti prijungtas prie metalinio rezervuaro / katilo korpuso; jei jis nelaidus, naudokite atskirą elektrodą)
Tank Elect - šulinio / rezervuaro lygio elektrodas
Boiler Elect - katilo lygio elektrodas
Res Elect - šildytuvo valdymo elektrodas
Res Out - šildytuvo jungties išėjimas
Water Not - signalinės lemputės (nėra vandens) išėjimas

Svarbus pranešimas

Elektrodai į komplektą neįeina - juos reikia užsisakyti atskirai.
Taip pat rekomenduojame įsigyti 3 vnt. 2 A automatinių jungiklių įėjimo ir išėjimo grandinėms apsaugoti.
Relę prijunkite tiksliai pagal gamintojo schemą.
Jei lizdas nėra laidus, reikia naudoti specialų bendrą elektrodą.

Techniniai parametrai

Vardinė įtampa: 220 V AC
Darbinės įtampos diapazonas: 90-110 %
Dažnis: 50/60 Hz
Energijos suvartojimas: < 3 VA
Darbinė temperatūra: -40...+50 °C
Prijungimas: varžtiniai gnybtai

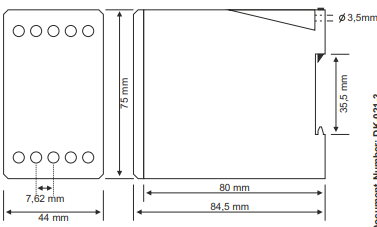

Tvirtinimas: DIN bėgelis arba montavimo plokštė

Pakuotės turinys

Vandens lygio kontrolės relė
Dokumentacija / jungimo schema
(elektrodai į komplektą neįeina)

Manual

https://files.principalelektrik.org/SSR-09%20ve%20SSR-19%20%28SKU%20SSR-19%2C%20SKU%20SSR-09%29.pdf
