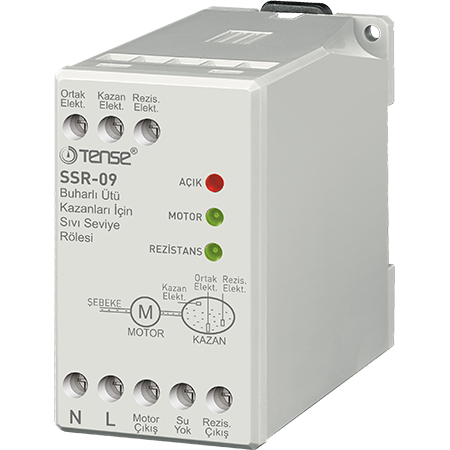

Vandens lygio kontrolės relė vienam rezervuarui su šildytuvo apsauga - Tense SSR-09

Produkto aprašymas

Tense SSR-09 relė yra modernus įrenginys, skirtas automatinei vandens lygio kontrolei katiluose, akumuliacinėse talpyklose ir vandens šildytuvuose.
Ji užtikrina patikimą vandens tiekimą, savalaikį siurblio išjungimą ir, svarbiausia, veiksmingą elektrinio kaitinimo elemento apsaugą nuo sauso veikimo.

Įrenginys talpiniais elektrodais stebi vandens lygį ir automatiškai valdo siurblį bei šildytuvą pagal esamą padėtį rezervuare.

Pagrindiniai privalumai

• Katilo ir šildytuvoapsauga nuo sausos eigos - prailgina įrangos tarnavimo laiką.

• Automatinė vandens lygio kontrolė: siurblys įsijungia, kai vandens lygis yra žemas, ir išsijungia, kai pasiekia viršutinį lygį.

• Šildytuvo apsauga - jei prie šildytuvo nėra vandens, prietaisas iš karto blokuoja jo maitinimą.

• Siurblio ir šildytuvoveikimo šviesos diodų indikacija, kad būtų galima lengvai patikrinti būklę.

• Lengvas montavimas - montuojamas ant DIN bėgio, skaidrūs varžtiniai gnybtai.

• Kompaktiški matmenys, mažos sąnaudos.

• Platus darbinės įtampos diapazonas 170-260 V AC - stabilus veikimas net esant elektros energijos svyravimams.

Veikimo principas

SSR-09 veikia su dviem bake esančiais elektrodais:

1. apatinis elektrodas (minimalus lygis)

   • Vandens lygiui nukritus žemiau šio elektrodo, relė įjungia siurblį ir pradeda siurbti vandenį.

2. Viršutinis elektrodas (maks. lygis)

   • Pasiekus viršutinį lygį, relė automatiškai išjungia siurblį.

3. Apsauginis elektrodas prie kaitinimo elemento

   • Jei prie šildytuvo nėra vandens, relė išjungia šildytuvo maitinimą ir apsaugo nuo perkaitimo.

Ši išmanioji logika užtikrina saugų ir ekonomišką visos sistemos veikimą.

Naudojimasis

• Elektriniai boileriai ir akumuliaciniai vandens šildytuvai

• Šildymo sistemos su akumuliacine talpa

• Buitiniai ir pramoniniai vandens rezervuarai

• Vandentiekio ir siurbimo sistemos

• Geriamojo arba buitinio vandens rezervuarai

Įrengimas ir prijungimas

• Montavimas ant standartinio DIN bėgio spintoje.

• Prijungimas varžtiniais gnybtais.

• Elektrodai turi būti sumontuoti rezervuare reikiamame lygyje.

• Kad veikimas būtų stabilus, gamintojas rekomenduoja naudoti ne mažesnius kaip 2,5 mm² laidininkus.

Pastaba: elektrodai (lygio zondai) į komplektą neįeina ir turi būti užsakomi atskirai.
