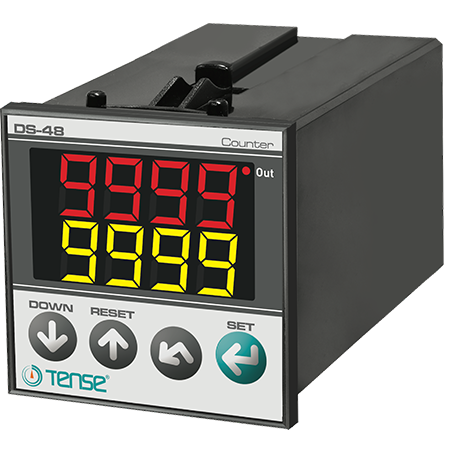

DS-48 impulsų skaitiklis - 2× ekranas, 2 įėjimai, relinė išvestis

Produkto aprašymas

DS-48 impulsų skaitiklis yra universalus dviejų įėjimų skydinis skaitiklis su dviem 4 skaitmenų LED ekranais (dabartinė vertė + tikslinė vertė). Juo galima skaičiuoti, atimti ir apdoroti mechaninių jungiklių, PNP/NPN indukcinių jutiklių ir inkrementinių daviklių signalus. Dėl plataus įvesties ir išvesties funkcijų pasirinkimo šis skaitiklis tinka pramonės automatizavimo sistemoms, gamybos linijoms, matavimo stotims ir procesų valdymui.

Pagrindinės funkcijos

• 2× 4 skaitmenų 7 segmentų LED ekranas

• 1× OUT relinė išvestis + SSR išvestis

• Keli režimai: skaičiavimas, atgalinis skaičiavimas, pridėjimas iš kelių įėjimų, valdymas per antrąjį įėjimą

• Mechaninių jungiklių, PNP/NPN jutiklių ir enkoderių palaikymas

• Pasirenkamas įvesties dažnis: 20 / 50 / 2500 / 7500 Hz

• Heslo nustatymo apsauga

• EEPROM atmintis - duomenų išsaugojimas nutrūkus elektros tiekimui

• Galimybė nustatyti OFFSET ir dešimtainį tašką

• Automatinis paskutinės vertės atkūrimas nutrūkus elektros energijos tiekimui

Funkcija

Įvesties funkcija (7 režimai):

• Skaičiavimas iki

• Skaičiavimas į apačią

• Sudėtis iš dviejų įėjimų vienu metu

• Pauzė, valdoma antruoju įėjimu

• Įvesties neigimas

• Skaičiavimas nuo kylančio / krintančio krašto

• Kombinacijos: pridėjimas iš vienos briaunos, atimtis iš kitos, neigimas ir t. t.

Išvesties funkcijos (9 režimai):

• Relės suveikimas pasiekus tikslą

• Laikymas iki RESET

• Impulsinis išėjimas 0,1-1999,9 s

• Valdymas per SSR išėjimą (NPN)

Techniniai parametrai

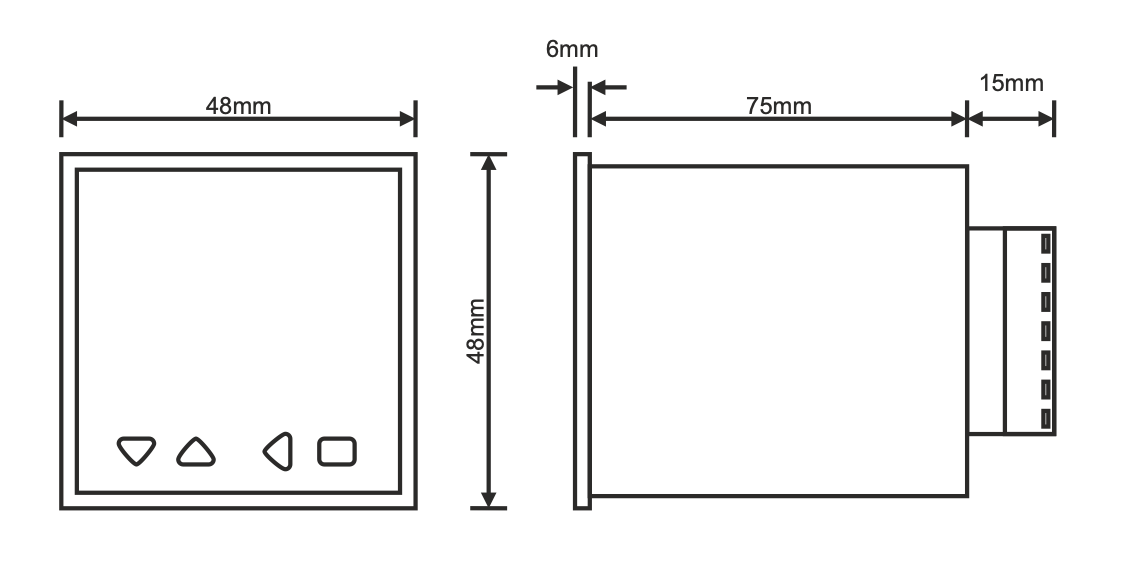

Ekranas ir matmenys

• Matmenys: 48 × 48 × 96 mm

• Montavimo anga: 44 × 44 mm

• Ekranas: 2 × 4 skaitmenų LED

Įėjimai

• Įėjimų skaičius: 2

• Įėjimų tipai: mechaninis jungiklis, PNP/NPN jutiklis, NPN/PNP/totempolinis enkoderio išėjimas

• Įėjimo įtampa: 5-30 V

• Didžiausias įvesties dažnis: 7500 Hz

• Pasirenkami dažniai: 20 / 50 / 2500 / 7500 Hz

• Atstatymo įvestis: PNP, min. 10 ms, 12 gnybtas

• Jutiklio maitinimo šaltinis: 12 VDC / 50 mA (maks.)

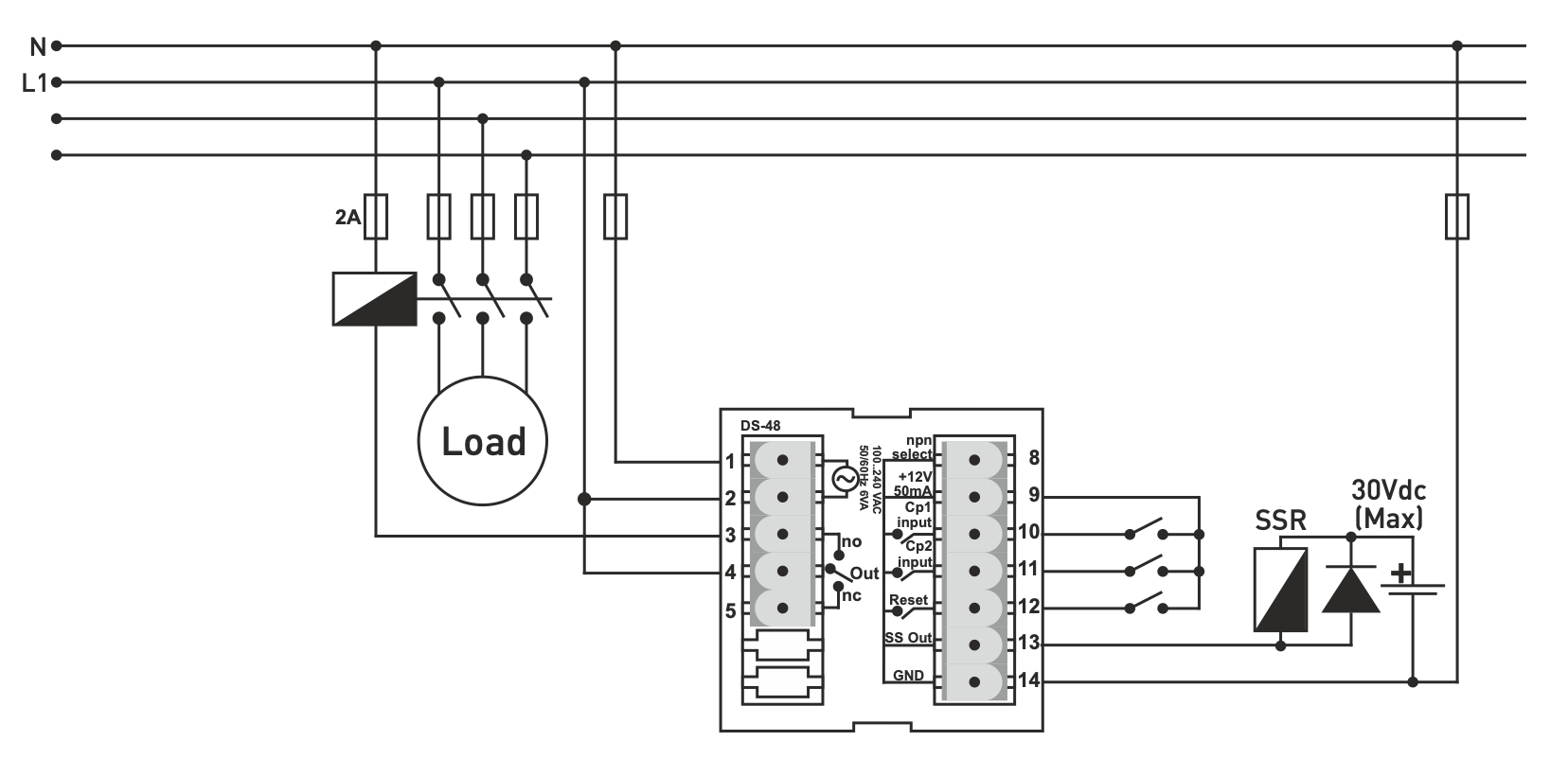

Išėjimai

• 1× SPDT relė 250 VAC, 2 A (varžinė apkrova) - COM (4), NO (3), NC (5)

• 1× SSR valdymas (NPN, maks. 100 mA, 30 V) - gnybtai 13 (SSout), 14 (GND)

Maitinimo šaltinis

• 100-240 V kintamoji srovė, 50/60 Hz

• Energijos suvartojimas: < 8 VA

Veikimo sąlygos

• Darbo temperatūra: nuo -20 °C iki +55 °C

• Didžiausias aukštis: 2000 m

Specialiosios savybės

• EEPROM atmintis išsaugo visus nustatymus ir dabartinius skaičiavimus nutrūkus elektros energijos tiekimui

• Reguliuojamas skaičiavimo vertėsOFFSET

• Apsauga slaptažodžiu nuo nepageidaujamų parametrų pakeitimų

• Pasirenkamas dešimtainis kablelis (0 / 0,0 / 0,00 / 0,000)

Įrengimo rekomendacijos

• Naudokite ekranuotus ir susuktus signalinius kabelius, ekraną įžeminkite

• Atskirkite signalinius laidus nuo maitinimo ir maitinimo kabelių

• Maitinimo įėjime naudokite F250 mA / 250 VAC saugiklį

• Saugokite įrangą nuo drėgmės, vibracijos, dulkių ir ekstremalios temperatūros

• Mechaniniams jungikliams rekomenduojama nustatyti 20 Hz įėjimo dažnį.

• Kai naudojami du įėjimai:

• Phs4 režimas → maks. ¼ įvesties dažnio

• Režimai 1u2u, 1u2d, Phs2 → maks. ½ įėjimo dažnio
