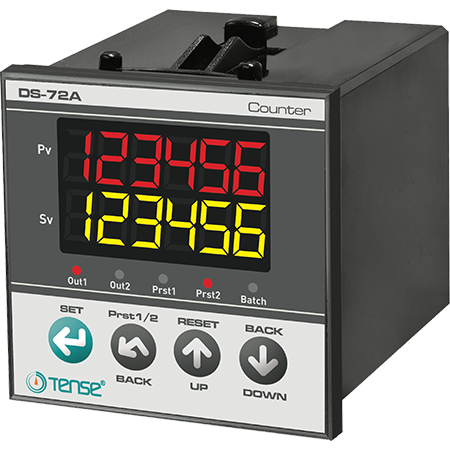

DS-72A impulsų skaitiklis - 2 × 6 skaitmenų LED ekranas, 2 × relė, 2 × SSR išėjimas

Produkto aprašymas

DS-72A impulsų skaitiklis yra profesionalus prietaisas, skirtas tiksliam mechaninių jungiklių, galinių jungiklių, PNP/NPN indukcinių jutiklių ir inkrementinių daviklių impulsų skaičiavimui. Jis palaiko skaičiavimą aukštyn ir žemyn, siūlo įvesties funkcijų derinį ir lanksčią išvesties konfigūraciją.

Su dviem 6 skaitmenų LED ekranais ir galimybe nustatyti PRESET1 ir PRESET2 vertes, jis leidžia aiškiai matyti skaičiuojamąją vertę ir tikslinę vertę. EEPROM atmintis leidžia išsaugoti nustatymus net ir nutrūkus elektros energijos tiekimui.

Pagrindinės funkcijos

• 2 × 6 skaitmenų LED ekranas, kuriame rodoma dabartinė vertė ir PRESET

• 2× išėjimo relės (SPDT)

• 2× SSR išvestis (NPN, maks. 30 V / 100 mA)

• Skaičiavimas aukštyn/žemyn

• Apsauga slaptažodžiu

• Reguliuojamas įvesties dažnis: 20, 50, 2500, 7500 Hz

• Kalibravimo konstanta: nuo 0,00001 iki 9,99999

• Pasirenkamas dešimtainis kablelis: 0 / 0,0 / 0,00 / 0,000

• Galimas funkcijų derinys: sudėtis, atimtis, pauzė, įvesties neigimas, briaunų derinys

• Reguliuojamos "OFFSET" vertės

• PRESET1 su absoliučios / santykinės vertės parinktimi

• Įsimena išėjimo relės būseną ir vertę po elektros energijos tiekimo sutrikimo

Techniniai parametrai

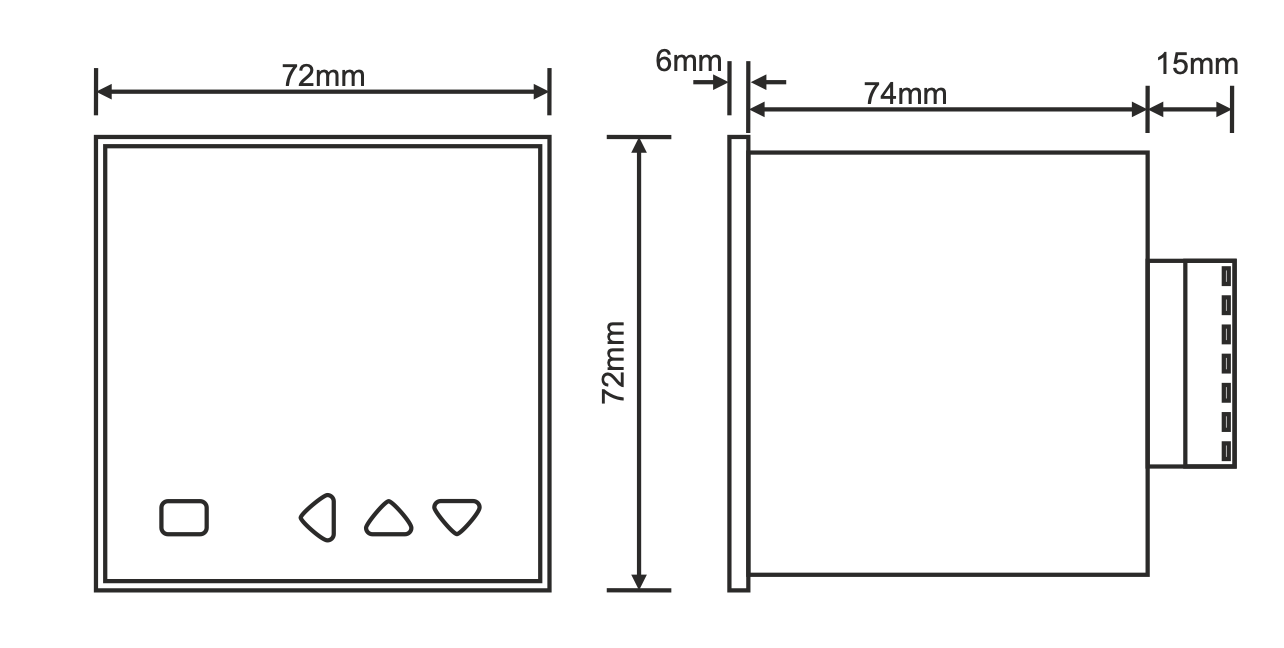

• Matmenys / anga: 72×72×94 mm / 67×67 mm

• LED ekranas: 2× 6 skaitmenų 7 segmentų

• Indikacinis šviesos diodas: 5× (OUT1, OUT2, Finger1, Finger2, Batch)

• Įėjimai: 2× (5-30 V, maks. 7500 Hz)

• Įėjimų tipai: mechaninis jungiklis, PNP/NPN induktyvusis jutiklis, NPN/PNP/totemų polių daviklis

• Atstatymo įvestis: PNP, min. 10 ms, 5-30 V

• Relės išėjimai: 2× SPDT 250 VAC, 2 A (varžinė apkrova)

• SSR išėjimai: 2 × NPN, maks. 30 V / 100 mA

• Jutiklio maitinimo šaltinis: 12 VDC, maks. 50 mA

• Įrenginio maitinimo šaltinis: 100-240 V AC, 50-60 Hz

• Energijos suvartojimas: < 8 VA

• Darbinė temperatūra: -20 °C ... +55 °C

• Aukštis: < 2000 m

Taikymas

• Mechaninės ir elektros įrangos impulsų skaičiavimas

• Gamybos ir mašinų stebėjimas

• Enkoderių ir mechaninių procesų kontrolė

• Pramonės taikomosios programos, kurioms reikia tikslių matavimų ir relinių/SSR išėjimų

Įrengimas ir sauga

• Montavimas ant skydo / spintos

• Naudokite ekranuotus ir susuktus signalinius kabelius, įžeminkite ekraną

• Saugokite kabelius nuo elektrinio triukšmo, jungiklių ir indukcinių apkrovų poveikio

• Saugokite įrangą nuo drėgmės, vibracijos, purvo ir ekstremalios temperatūros

• Maitinimo įėjime naudokite F250 mA / 250 VAC saugiklį

• Laikykitės saugos taisyklių ir naudokite tinkamus kabelius
