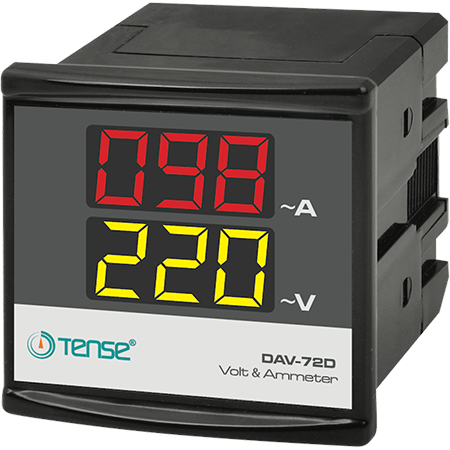

Skaitmeninis panelinis multimetras 72x72 mm - TENSE (DAV-72D)

Produkto aprašymas:
DAV-72D yra 1 fazės skaitmeninis kombinuotas voltmetras-ampermetras, skirtas nuolat stebėti kintamąją įtampą tarp fazės ir nulinio laidininko bei apkrovos imamą srovę, matuojamą išoriniu srovės transformatoriumi (CT-120, pridedamas). Prietaisas tinka elektros skirstomiesiems skydams, gamybos įmonėms ir elektros energijos paskirstymo ar stebėjimo sistemoms.

Veikimo ir naudojimo principas:

• Įtampos matavimo gnybtais jungiama prie matuojamų fazės ir neutralės laidininkų.

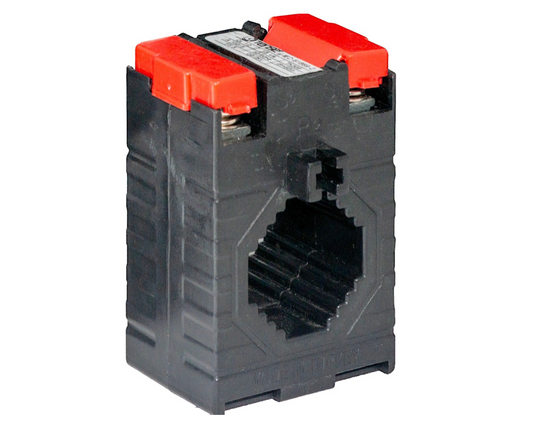

• Srovė matuojama per išorinį srovės transformatorių CT-120, kurio antriniai laidininkai jungiami prie K ir L gnybtų prietaiso galinėje dalyje.

• Įjungus maitinimą, rodoma:

  • Faktinė fazės įtampa (V)

  • apkrovos srovė (A)

Montavimas ir nustatymas:

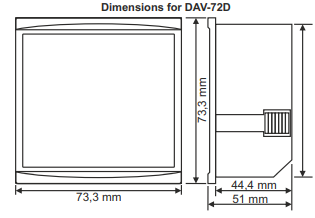

• Montuojama priekiniame skydelyje (išpjova 68 × 68 mm)

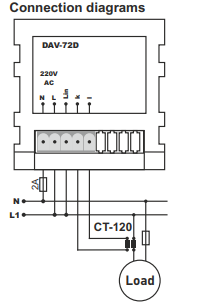

• CT-120 laidų jungimas, kaip parodyta schemoje, apkrovos laidas tiesiamas per transformatorių

• Nenaudokite kitų srovės transformatorių - prietaisas yra sukalibruotas specialiai CT-120.

Techninės specifikacijos:

• Darbinė įtampa: 140-270 VAC.

• Maitinimo tinklo dažnis: 50/60 Hz

• Rodomos įtampos diapazonas: 5-300 V AC

• Matuojamos srovės diapazonas: 1-100 A (per CT-120)

• Tikslumas:

  • Įtampa: ±1 %.

  • Srovė: ±3 %.

• Ekranas: 2 eilutės, 3 skaitmenys, simbolių aukštis 14 mm

• Prietaiso galia: <6 VA

• Darbinė temperatūra: nuo -20 °C iki +55 °C

• Aukštis: iki 2000 m

• Prijungimas: kištukiniai gnybtai, kabelio skerspjūvis iki 1,5 mm²

• Tvirtinimas: skydas, priekinė pusė

• Svoris: iki 220 g
