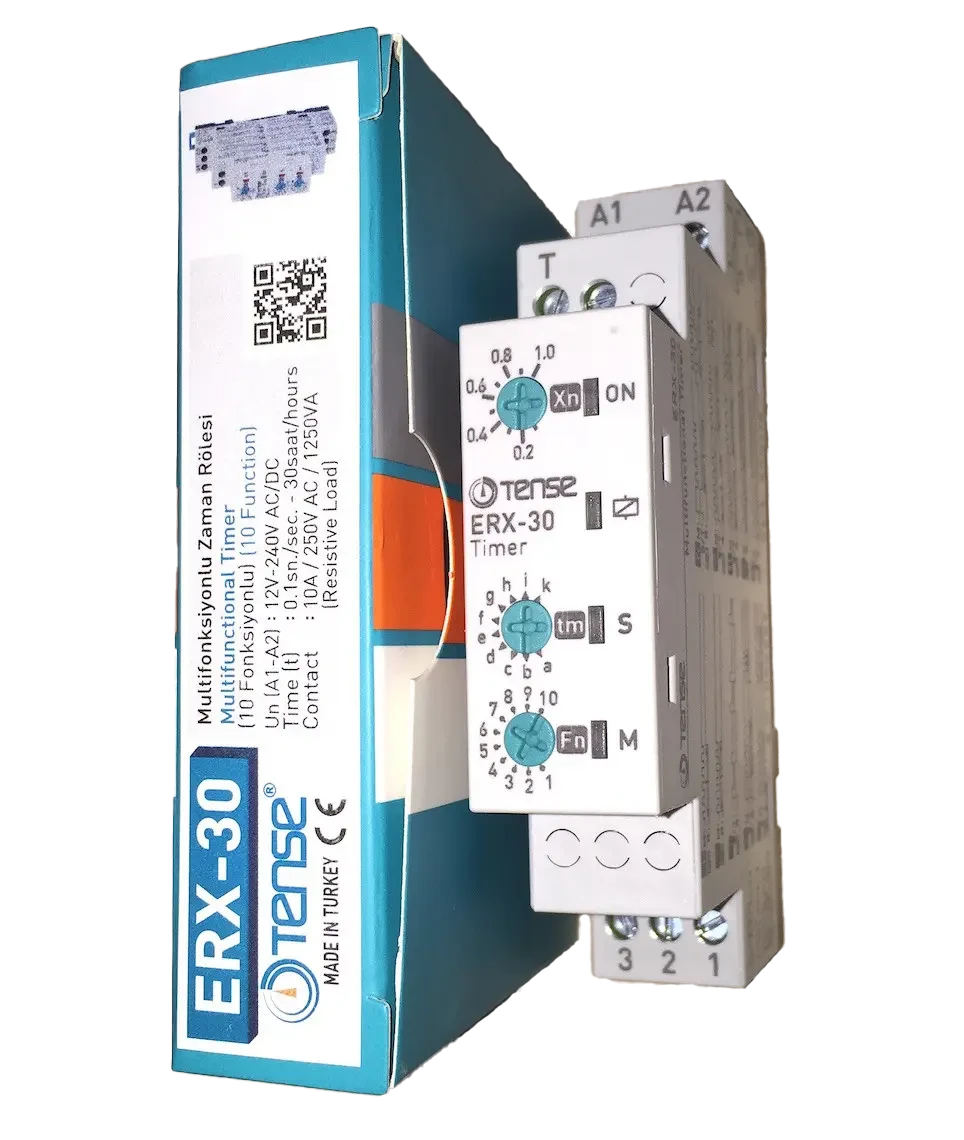

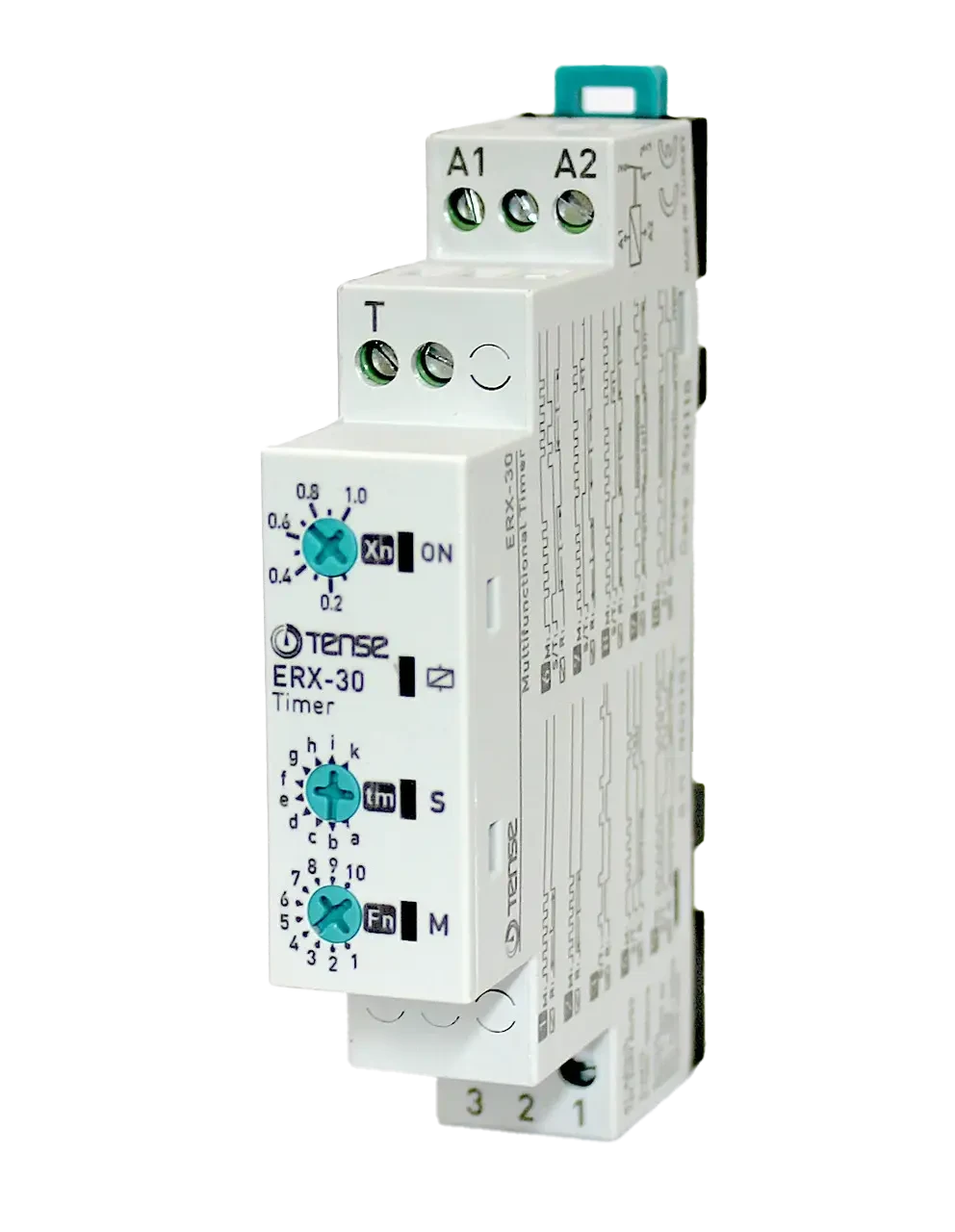

Daugiafunkcinė laiko relė ERX-30 (10 funkcijų) - 12...240 V AC/DC, 1 perjungimo kontaktas

Produkto aprašymas

Daugiafunkcinė laiko relė ERX-30 yra universalus valdymo elementas, skirtas uždelsimo, perjungimo, impulsų valdymui ir periodiniams procesams automatizavimo srityje. Joje yra iki 10 laiko funkcijų, kurios tinka daugumai užduočių pramonėje ir buityje.

Ji tinka:

• automatikos sistemoms gamyboje (kavos ir (arba) sėklų skrudinimas, pakavimo linijos, terminiai procesai),

• vėdinimo (tualetai, vonios), šildymo, oro kondicionavimo valdymui,

• apšvietimui (laiptinės, ženklai, vitrinos),

• skalbimo mašinų ir buitinių prietaisų procesų laiko nustatymas,

• langų atidarymas ir uždarymas, sklendės, oro kondicionavimas,

• variklių ir mažų pavarų valdymas.

Pagrindinis privalumas - universalus 12-240 V kintamosios ir nuolatinės srovės maitinimo šaltinis, todėl reles galima pakeisti daugelio skirtingų tipų vienu įrenginiu.

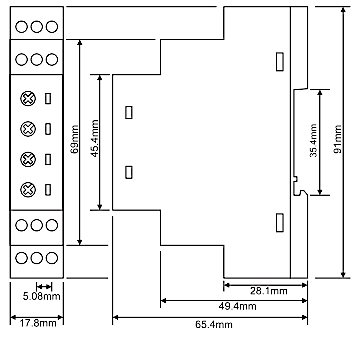

Montuojama ant standartinio 35 mm DIN bėgio.

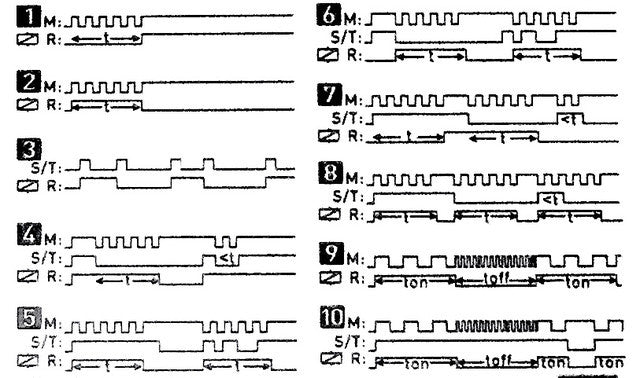

Integruotos laiko funkcijos (10 funkcijų)

Relė palaiko šiuos režimus, naudojamus esant 12 / 24 / 48 / 110 / 230 V kintamosios / nuolatinės srovės įtampai:

1. Bistabilioji relė

2. Uždelstas paleidimas (uždelstas įjungimas)

3. Atidėtas grįžimas (atidėtas išjungimas)

4. Blykstė - paleidimas su pauze

5. Atidėtas paleidimas po perjungimo + atidėtas grįžimas (įjungimo ir išjungimo uždelsimo derinys)

6. Blykstės paleidimas su impulsu

7. Atidėtas paleidimas po perjungimo ir atidėtas grįžimas po perjungimo (ĮJUNGIMO / IŠJUNGIMO LAIKOTARPIS)

8. Impulsų generatorius

9. Vienas impulsas po valdymo įvesties atjungimo (Single Shot - falling edge)

10. Vienas impulsas po valdymo įvesties įjungimo (vienas impulsas - kylanti briauna)

Praktinis taikymas

Relę galima naudoti įvairiose srityse, pvz:

• ventiliatorių valdymui namų ūkiuose (tualete, vonios kambaryje),

• laiptinių apšvietimo valdymas,

• šildymo ar vėdinimo įjungimas laiko intervalais,

• reklaminių švieslenčių cikliniam valdymui,

• valdymo signalų kontaktų atmušimas (debounce),

• procesų valdymas maisto pramonėje (mėsos virimas, kepimas),

• siurblių, variklių ir pavarų valdymas,

• automatinis langų, sklendžių, vožtuvų atidarymas ir uždarymas,

• prietaisų ir gamybos linijų valdymas.

Įrangos privalumai

• Universalus maitinimo šaltinis: 12-240 V AC/DC

• Iki 10 funkcinių režimų

• 1 perjungimo kontaktas

• Tinka naudoti pramonėje ir buityje

• Lengvas montavimas ant DIN bėgio

• Visiškai pakeičia daugelį brangesnių rinkoje esančių modelių

• Patikimas veikimas ir platus suderinamumas

Pakeičia brangesnius analogus

ERX-30 daugiafunkcinė relė gali visiškai pakeisti šiuos modelius:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
