Automatinis žvaigždžių trikampio jungiklis / žvaigždžių trikampio laiko relė

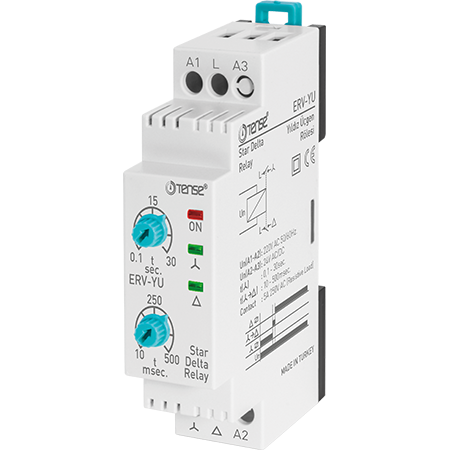

Relė žvaigždės ir dešimtuko paleidimo režimams (ERV-YU)

Paleidimo relė ERV-YU skirta automatiškai valdyti elektros variklių paleidimą žvaigždės-deltos paleidimo režimu, kai darbinė įtampa yra 24/220 V AC. Relė užtikrina švelnų variklio paleidimą, sumažina paleidimo srovę ir pailgina visos pavaros sistemos tarnavimo laiką. Joje įrengta įjungimo, STAR, TRIANGLE režimų šviesos indikacija ir galima nustatyti paleidimo laiką.

Aprašymas ir veikimo principas

Siekiant sklandaus elektros variklio paleidimo, pirmiausia įjungiamas režimas STAR, kuris sumažina pradinį srovės šuolį. Pasiekus reikiamą greitį, apvija automatiškai perjungiama į TRIPLE režimą, kuriuo variklis toliau veikia įprastu režimu.

Automatinis režimo perjungimas relėmis ir kontaktoriais padidina visos sistemos stabilumą ir pašalina riziką, susijusią su rankiniu valdymu.

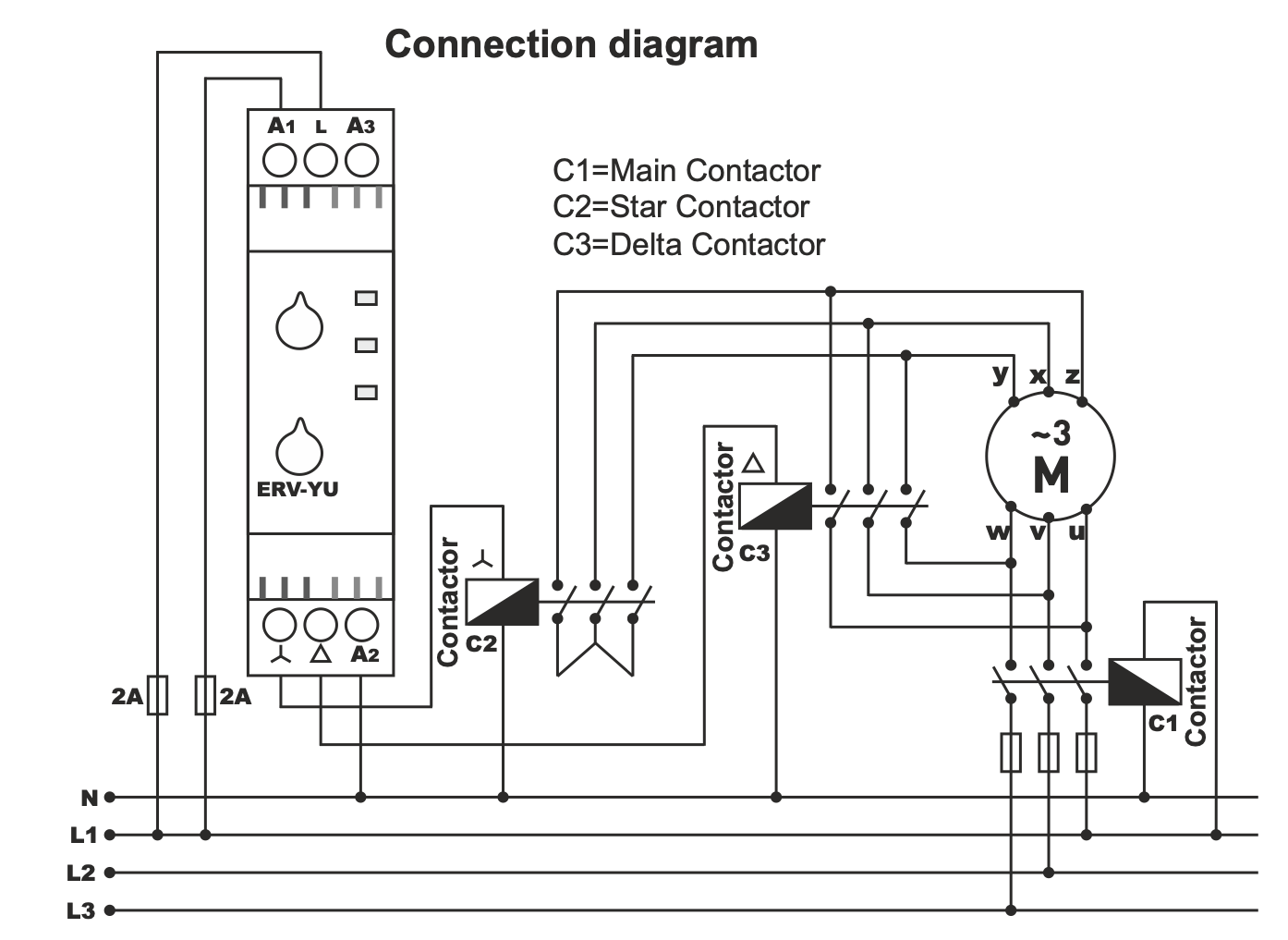

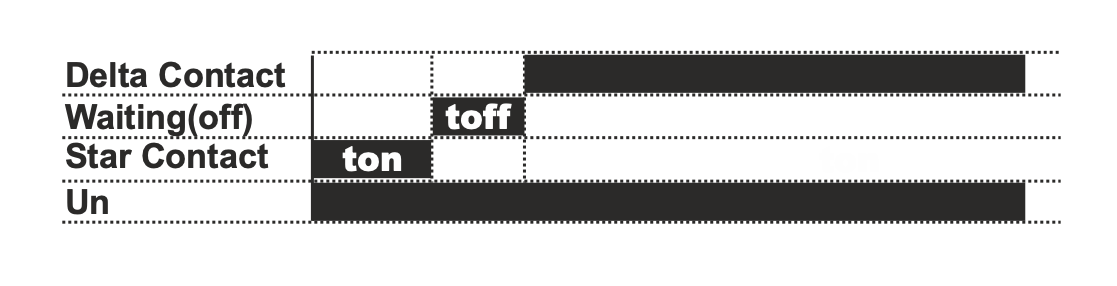

Kai į relės A1-A2 gnybtus paduodama įtampa:

• Įjungiamas STAR kontaktas, užsidega STAR indikatorius ir pradedamas skaičiuoti paleidimo intervalas t1 (0,1-30 s).

• Praėjus laikui t1, STAR kontaktas atjungiamas, lemputė užgęsta ir prasideda trumpa pauzė t2 (15 ms).

• Vėliau įjungiami fazės ir trikampio kontaktai, įsižiebia trikampio indikatorius ir relė išlieka šiame režime visą laiką, kol į A1-A2 gnybtus tiekiama įtampa.

Naudojimas

ERV-YU relė tinka:

• automatiniam variklio perjungimo valdymui žvaigždės ir trikampio režimu

• pramoninėms reikmėms, kai keliami aukšti stabilaus ir saugaus variklio paleidimo reikalavimai

• sistemoms, kuriose būtina sumažinti paleidimo srovę ir apsaugoti elektros tinklą

Papildomas asortimentas

Prie relės galite įsigyti:

• kontaktorius ir paleidiklius

• kontaktoriai su mechaniniu blokavimu

• atskirus mechaninio blokavimo modulius

• metalinius korpusus su IP65 apsauga

Visa tai galima įsigyti tiesiai iš sandėlio konkurencingomis kainomis.
