Apsauginė trifazė stebėjimo relė, skirta fazių išjungimui/asimiliavimui/atsekimui kontroliuoti

Brūkšninis kodas: FKV-11

Įprasta kaina: €20,52
Įprasta kaina
Išpardavimo kaina: €20,52
Vieneto kaina: už

be PVM: €17

Mažas likutis: liko 7

Produkto variantai

Aprašymas
Instrukcijos
Mokėjimo būdai
Garantija

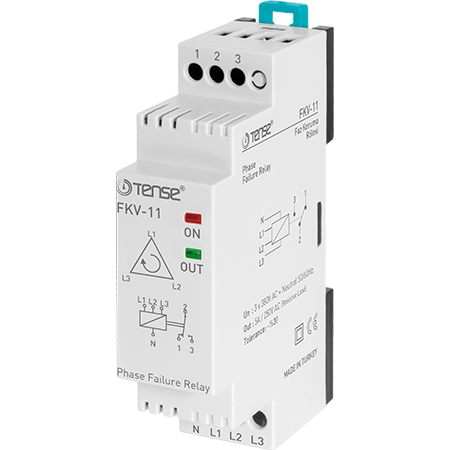

Fazių valdymo relė FKV-11 | TENSE

Fazių kontrolės relė FKV-11 skirta trifaziams įrenginiams apsaugoti nuo pagrindinių gedimų elektros tinkle, ypač nuo fazių trukdžių (fazių apsikeitimo), fazių gedimo ir fazių asimetrijos. Relė užtikrina patikimą elektros variklių, siurblių, kompresorių ir kitos trifazės įrangos veikimą.

Modelis turi fiksuotą 30 % asimetriją ir yra skirtas montuoti ant vieno DIN bėgio.

Kaip veikia relė FKV-11 (veikimo algoritmas)

Įprastas veikimas

Esama visų trijų fazių įtampų.
Fazės sujungtos tinkama tvarka.
Įtampa yra leistiname diapazone.
2-3 kontaktai perjungti, šviesos diodas OUT → išėjimas aktyvus.

Asimetrija arba įtampos nuokrypis

Jei vienos fazės įtampa pakinta daugiau kaip 30 % arba jei daugiakrypčių verčių pokyčių suma viršija šią ribą:
- užsidega ASM šviesos diodas (asimetrijos indikacija),
- atsijungia 2-3 kontaktai,
- įjungiami 1-2 kontaktai,
- OUT šviesos diodas išsijungia.

Grįžimas į normalią padėtį

Jei įtampa grįžta į leistiną diapazoną,
relė vėl įjungs išėjimą ir kontaktai vėl persijungs į 2-3 uždaromus.

Pagrindinės funkcijos ir privalumai

Apsauga nuo:
- Fazės gedimo,
- netinkama fazių seka,
- fazių asimetrija (fiksuota 30 %).
Vizuali būsenos indikacija šviesos diodu (OUT / ASM).
Greitas reagavimas į tinklo gedimus.
Kompaktiškas dizainas - tik 22,5 mm pločio.
Paprastas montavimas ant DIN bėgio.

Techniniai parametrai

Parametras	Vertė
Fazių skaičius	3
Vardinė kintamosios srovės įtampa	380 V
Mažiausia darbinė įtampa	200 V
Didžiausia darbinė įtampa	532 V
Vardinė srovė	5 A
Relės įvesties galia	ne daugiau kaip 3 W
Asimetrija	Fiksuota 30 %
Įrengimas	DIN bėgelis
Apsaugos laipsnis	IP20

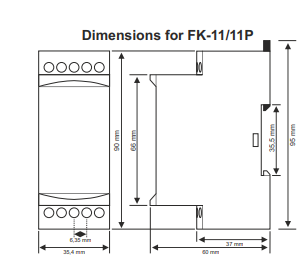

Matmenys

Ilgis: 85 mm
Aukštis: 77,6 mm
Plotis: 22,5 mm

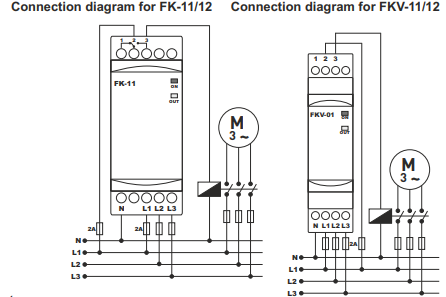

Manual

https://files.principalelektrik.org/FK-01-11-02-12-01P%20and%20FKV-11-12-01P%28SKU%20FKV-11%29.pdf
