Trijų fazių tinklo parametrų analizatorius TPM-05 - TENSE

Aprašymas

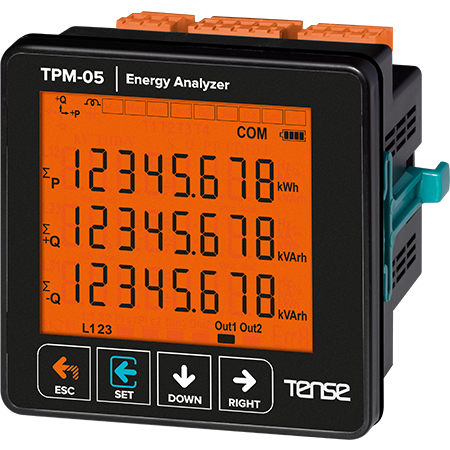

Trifazis daugiafunkcinis skaitmeninis panelinis matuoklis TPM-05 skirtas trifazių sistemų elektriniams parametrams matuoti ir stebėti. Prietaisu galima stebėti įtampą, srovę, dažnį, galią ir atlikti kitas pažangias elektros energijos kokybės analizes. Naudojant RS485 ModBus RTU, analizatorių galima prijungti prie SCADA ar kitų stebėjimo sistemų ir nuotoliniu būdu stebėti išmatuotus duomenis.

TPM-05 analizatoriai leidžia atlikti išsamią energijos analizę, įskaitant efektyvumo, galios kokybės ir vieneto sąnaudų skaičiavimus.

Pagrindiniai privalumai

• RS485 Modbus RTU ryšio prievadas (1200-115200 bps)

• Įtampos ir srovės harmonikų iki 55 eilės rodymas

• Aktyviosios galios (P) ir reaktyviosios galios (Q, indukcinės ir talpinės) rodymas pagal fazes

• Kiekvienos fazės tariamosios galios (S) ir galios koeficiento (Cosφ) rodmenys

• Kiekvienos fazės L-N ir L-L įtampos, srovės ir dažnio stebėjimas

• Bendros energijos rodymas: aktyviosios energijos (ΣkWh) ir reaktyviosios energijos (ΣkVArh) importas ir eksportas

• Mažiausių ir didžiausių verčių bei didžiausio suvartojimo registravimas

• 2 reliniai išėjimai ir 1 skaitmeninė įvestis

• Įvykių registravimas: viršįtampis/nuolatinė įtampa, perkrova, įtampos/srovės disbalansas, THD-I, maitinimo sutrikimai

• Tikrasis laikas ir data (RTC)

• Slaptažodžiu apsaugotas meniu

Techninės specifikacijos

• Maitinimo šaltinis: pagal įrenginio tipą (paprastai 3×230/400 VAC)

• Prijungimas: gnybtų blokas

• Skydelio matmenys: standartiniai 72×72 mm arba pagal modelį

• Matavimo tikslumas: pagal harmonikų ir gamintojo parametrus

• Rekomenduojami matavimo srovės transformatoriai: 60/5-1500/5 A arba lygiaverčiai

• Duomenų registravimas ir integravimas į SCADA sistemas per ModBus RTU

Taikymas

TPM-05 analizatorius tinka:

• Pramonės paskirstymo ir gamybos linijoms

• Komercinės paskirties pastatams, mokykloms, ligoninėms

• Energijos kokybės ir suvartojimo stebėsenai

• Elektros įrangos efektyvumo stebėjimui
